Beschriftungslaser
Lasergravur: vielseitig, präzise & kosteneffizient
Bei der Lasergravur wird ein Laser verwendet, um präzise und dauerhafte Gravuren auf unterschiedlichen Materialien zu erzeugen.
Dieses Verfahren hat sich seit Jahrzehnten in vielen Unternehmen und Branchen als zuverlässige Technologie etabliert und eignet sich besonders zum Eingravieren von Logos, Texten, Strichcodes und anderen Kennzeichnungen. Obwohl sich die Lasergravur für zahlreiche Anwendungen als attraktiv erweist, sollten einige ihrer Nachteile sorgfältig berücksichtigt werden.
Um Ihnen bei der Entscheidungsfindung für Ihre spezifischen Anforderungen zu helfen, werfen wir einen Blick auf die folgenden Beispiele und gängigen Gravuranwendungen. Außerdem erörtern wir die Vorteile der Lasergravur im Vergleich zu anderen Verfahren wie der Laserbeschriftung und stellen die besten Modelle für diese Anwendungen vor.

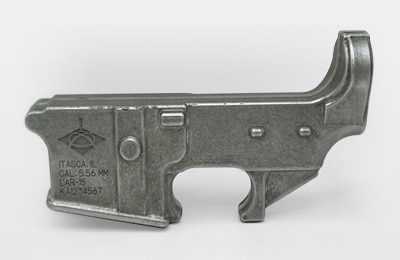

Metallgravur

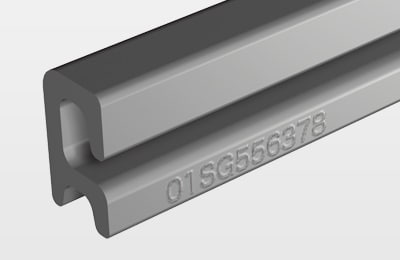

Plastikgravur

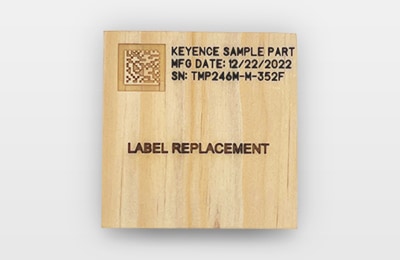

Holzgravur
Wie funktioniert eine Lasergravur?
Die Lasergravur nutzt einen hochkonzentrierten Laserstrahl, um Material zu verdampfen und dadurch tiefe Markierungen zu erzeugen. Mithilfe einer Software wird der Laserstrahl so geführt, dass er einem präzisen Pfad folgt und genaue Designs entstehen.
Dieses Verfahren eignet sich zur Bearbeitung vieler Werkstoffe, einschließlich:
Im Gegensatz zur Laserbeschriftung, die nur Verfärbungen auf der Oberfläche eines Werkstoffes hervorruft, erzeugt die Lasergravur Tiefe und "gräbt" sich in das Material ein.
Vorteile einer Lasergravur
Die Lasergravur bietet viele Vorteile, die sie für die Fertigung und andere Bereiche besonders attraktiv macht:
- Vielseitigkeit: Die Lasergravur ermöglicht eine schnelle Kennzeichnung auf vielen Materialien.
- Kosteneffizienz: Die Kosten für ein Lasersystem sind langfristig eher gering, da beispielsweise keine Verbrauchsmaterialien eingesetzt werden.
- Langlebigkeit: Die Fähigkeit, berührungslos tief eingravierte Zeichen zu erzeugen, die nicht verblassen, macht die Lasergravur zu einer attraktiven Option für viele Anwendungen.
Anwendungsbereiche der Lasergravur
Die Lasergravur ist ein effizienter und präziser Prozess, der für eine Vielzahl von Fertigungsanwendungen genutzt wird. Dazu gehören unter anderem:
Produktkennzeichnung und -identifizierung
Ein häufig anzutreffender Anwendungsfall ist die Produktkennzeichnung und -identifizierung. Dazu gehören Seriennummern, Barcodes, QR-Codes und andere zu identifizierende Informationen. Auf diese Weise können Produkte während des gesamten Herstellungsprozesses und der Lieferkette nachverfolgt werden.
Nummerierung von Komponenten und Teilen
Hersteller nutzen die Lasergravur zudem, um Nummern auf verschiedene Komponenten und Teile aufzubringen. Dies erleichtert die Bestandsverwaltung und sorgt für eine präzise Montage. Darüber hinaus können Hersteller, die ihre Produkte mit Logos, Namen oder anderen Markenelementen versehen möchten, durch die Lasergravur den Wiedererkennungswert ihrer Produkte steigern.
Gravieren von Text und Grafiken
Materialien für Kennzeichnungen und Beschilderungen werden oft mit Texten und Grafiken graviert. Besonders in der Medizinbranche ist die Gravur von Geräten mit Kennzeichnungsinformationen unerlässlich. Dadurch wird sichergestellt, dass Unternehmen die regulatorischen Standards einhalten und die notwendige Compliance gewährleisten.
Kennzeichnung von Kfz-Teilen
Ein weiteres Einsatzgebiet für die Lasergravur sind Kfz-Teile. Hersteller kennzeichnen Motorkomponenten, Fahrgestelle, Getriebe und eine Vielzahl weiterer Teile, die in Fahrzeugen zu finden sind. Dieses Verfahren dient sowohl der Qualitätskontrolle als auch der Vermeidung kostspieliger Rückrufaktionen.
Anwendung im Werkzeug- und Formenbau
Die Lasergravur erweist sich auch im Werkzeug- und Formenbau als hilfreich. Dieses Verfahren findet Anwendung bei der Herstellung von Formen, Gesenken und Werkzeugen mit komplexen und feinen Details. Die Präzision des Lasers gewährleistet die Genauigkeit der Endprodukte.
Kennzeichnung in der Elektronikfertigung
Die Lasergravur wird auch häufig in der Elektronikfertigung eingesetzt, um elektronische Bauteile, Leiterplatten und Anschlüsse zu kennzeichnen. Auf diese Weise wird eine dauerhafte und kontrastreiche Kennzeichnung erzielt, die zu haltbaren und einheitlichen Ergebnissen führt.
Welche Arten der Lasergravur gibt es?
Es bestehen verschiedene Klassifizierungen von Lasergravuren auf dem Markt. Im Folgenden möchten wir Ihnen die Hauptkategorien und ihre jeweiligen Eigenschaften näher erläutern:
Gantry vs. Galvo
Die Klassifizierung zwischen Gantry- und Galvo-Lasergravuren bezieht sich auf die Art und Weise, wie der Laserstrahl auf das zu beschriftende Produkt gerichtet wird.
- Die Gantry-Lasergravur nutzt einen beweglichen Laserkopf, der sich entlang der X- und Y-Achse bewegt. Dies ermöglicht eine präzise Steuerung des Laserstrahls über die gesamte Arbeitsfläche. Hierfür müssen die Laser schleppkettentauglich sein.
- Die Galvo-Lasergravur verwendet hingegen Spiegel und einen stationären Kopf, um den Laserstrahl rasch und präzise zu bewegen. Diese Methode ist perfekt für Anwendungen, die eine hohe Geschwindigkeit erfordern.
Wellenlängenbasierte Lasergravur
Die Wahl der Wellenlänge des Lasers ist ein weiterer entscheidender Faktor bei der Lasergravur. Es gibt verschiedene Industriestandards, die sich jeweils für unterschiedliche Materialien und Anwendungen eignen:
- Tiefes Infrarot (CO2): CO2-Laser sind ideal für die Gravur von organischen Materialien wie Holz, Pappe und Glas. Sie bieten eine hohe Präzision und Leistung.
- Infrarot (Glasfaser): Glasfaserlaser, wie beispielsweise der Faserlaser, eignen sich hervorragend für die Gravur von Metallen und Kunststoffen. Sie sind bekannt für ihre Effizienz und hohe Laserleistung.
- Ultraviolett (UV): UV-Laser bieten extrem feine und präzise Gravuren und eignen sich daher für empfindliche Materialien wie Kunststoffe und Glas.
Was sind industrielle Lasergravursysteme?
Lasergravursysteme umfassen die Kombination aus einem Laser für Tiefengravuren sowie der erforderlichen Software. Diese Systeme sind weit verbreitet und werden in zahlreichen Branchen für eine Vielzahl von Anwendungen eingesetzt.
Sie werden in diversen Konfigurationen angeboten: Einige Lasergravursysteme oder Lasermarkierungssysteme verfügen sogar über mehr als 1.000.000 Konfigurationen, die eine präzise Markierung für viele Projekte ermöglichen.
Hochwertige Laser bieten Unternehmen die Möglichkeit, die Systeme optimal an ihre speziellen Anforderungen anzupassen. Sie sind in der Regel benutzerfreundlicher und leichter zu erlernen als andere Systeme. Darüber hinaus ermöglichen einige Modelle die Durchführung mehrerer Laserprozesse mit nur einem Gerät, sodass beispielsweise sowohl das Gravieren als auch das Lasermarkieren mit demselben System ausgeführt werden kann.
Wie funktionieren Lasergravurmaschinen?
Lasergravurmaschinen nutzen eine Kombination aus fortschrittlicher Software und präziser Lasertechnologie, um die gewünschten Markierungen auf verschiedenen Materialien aufzubringen. Diese Laser erfreuen sich großer Beliebtheit, da sie die gewünschte Gravur schnell und qualitativ hochwertig erstellen können.
Im Folgenden wird das Standardverfahren für die Nutzung von Lasergravurmaschinen beschrieben:
-
1Entwurf erstellen: Ein Entwurf wird erstellt und in eine spezielle Software für die Gravur eingegeben.
-
2Vorbereitung des Gegenstands: Der Gegenstand, der graviert werden soll, wird in das Beschriftungsfeld unter den Laser gelegt.
-
3Fokussierung und Einstellungen: Der Laser wird fokussiert und auf die gewünschten Parameter für die Anwendung eingestellt.
-
4Gravurvorgang: Nach dem Start fährt der Laserstrahl kontinuierlich über den angegebenen Bereich oder, falls möglich, bewegt sich sogar der Laserkopf, um die Oberfläche zu bearbeiten.
Produktübersicht von Lasergravurmaschinen
Im Folgenden stellen wir Ihnen zwei Lasergravurmaschinen vor und erläutern die jeweiligen Vorteile sowie die spezifischen Anwendungsbereiche der einzelnen Modelle:

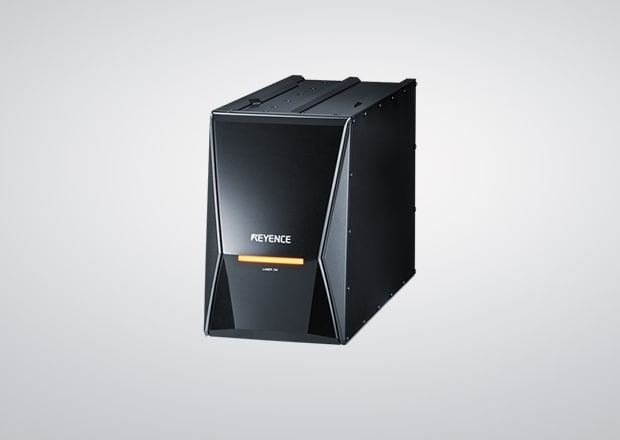

3-Achsen-Hybrid-Laserbeschrifter der Modellreihe MD-X
Die 3-Achsen-Hybrid-Laserbeschrifter der Modellreihe MD-X kombinieren die Stärken eines herkömmlichen Faserlasers mit denen eines YVO4-Systems. Faserlaser sind für eine lange Lebensdauer und hohe Ausgangsleistung konzipiert, was sie ideal für Hochgeschwindigkeitsmarkierungen und tiefe Gravuranwendungen macht. YVO4-Laser sind für qualitativ hochwertige, empfindliche Markierungen und eine höhere Tiefenschärfe für mehr Flexibilität ausgelegt. Zusammen ergeben diese Laser den MD-X, der sich durch hohe Spitzenleistung und einen kurzen Puls auszeichnet.
Die Kombination dieser beiden Markiermethoden erzeugt einen Laser, der leistungsstark genug ist, um strenge Taktzeitanforderungen zu erfüllen und gleichzeitig robust genug, um hochwertige Gravuren auf verschiedenen Metallen zu erzielen. In Verbindung mit der 3-Achsen-Steuerung, dem Autofokus über das gesamte Beschriftungsfeld und der automatischen Positionsanpassung eignet sich die Modellreihe MD-X von KEYENCE ideal für alle Anforderungen der Metallgravur.

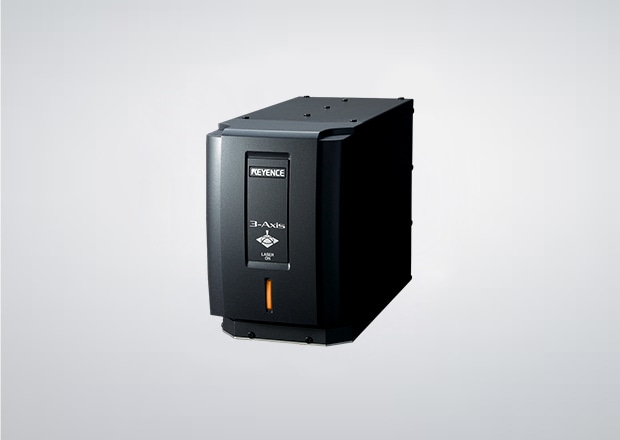

3-Achsen-Faserlaser der Modellreihe MD-F
Die 3-Achsen-Faser-Beschriftungslaser der Modellreihe MD-F überzeugen durch eine extrem hohe Ausgangsleistung in einem kompakten und robusten Design. Faserlaser sind für eine lange Lebensdauer und hohe Ausgangsleistung ausgelegt und eignen sich hervorragend für Hochgeschwindigkeitsmarkierungen und Tiefengravuren. Das robuste Design des MD-F führt zu einer IP-64-Einstufung, die einen Betrieb in nahezu jeder Umgebung ermöglicht und sicherstellt, dass das Gerät vor äußeren Einflüssen geschützt ist.
Die Kombination aus hoher Ausgangsleistung und 3-Achsen-Technologie macht die MD-F-Serie zu einem äußerst leistungsfähigen System für Tiefengravuren. Mit der Möglichkeit der Tiefeneinstellung kann der MD-F seine 3-Achsen-Technologie umfassend nutzen, um auch bei variierenden Tiefen auf der Gravuroberfläche präzise zu bleiben.
FAQs zur Lasergravur
Warum verwendet man eine Lasergravur?
Laser werden in einer Vielzahl von Branchen und für verschiedenste Anwendungen eingesetzt, um das Qualitätsmanagement durch eine lückenlose Rückverfolgbarkeit zu gewährleisten. Seit Beginn des Informationszeitalters legen Fertigungsunternehmen verstärkt Wert auf die Rückverfolgbarkeit. Die Lasergravur bietet im Vergleich zu alternativen Methoden auf dem Markt eine überlegene Langlebigkeit und Wiederholbarkeit der Markierung.
Welcher Lasertyp eignet sich am besten für die Gravur?
Welcher Laser sich am besten für die Gravur eignet, lässt sich nicht allgemein beantworten, da dies vom Produktmaterial abhängt, das bearbeitet werden soll. Bei Metallen hat sich ein Faserlaser als Industriestandard für hochwertige Gravuren etabliert. Bei Kunststoffen und Produkten aus glasfaserverstärkten Kunststoffen kommen kurzwellige Infrarotlaser, wie der Hybridlaser der Modellreihe MD-X und UV-Laser der Modellreihe MD-U in Frage. Es gibt viele Faktoren, die zu einer qualitativ hochwertigen Wechselwirkung zwischen einem Laser und dem zu beschriftenden Produkt beitragen. Gerne bieten wir Ihnen kostenlose Beschriftungs- oder Bearbeitungstests von KEYENCE an, um Ihnen bei der Auswahl der am besten geeigneten Lösung behilflich zu sein.
Wie unterscheidet sich die Lasergravur von der mechanischen Gravur?
Die Lasergravur bietet gegenüber der mechanischen Gravur mehrere Vorteile: Sie ist zuverlässiger, schneller und präziser. Während mechanische Lösungen häufig Werkzeugverschleiß verursachen und regelmäßige Wartungen benötigen, sind Lasergravur-Lösungen zwar teurer in der Anschaffung, bieten jedoch nach Amortisation eine hohe Rentabilität und sind zudem berührungslose Beschriftungsmethoden.
