Beschriftungslaser
Beschriftungslaser
KEYENCE bietet eine große Auswahl an Beschriftungslasern: Von Faser- über UV- bis hin zu CO2-Systemen.
Unser Team bietet Ihnen technisches Fachwissen, schnelle Support-Reaktionszeiten, Versand am selben Tag und eine individuelle Integration,
damit Sie eine Ihren Bedürfnissen angepasste Rückverfolgbarkeitslösung bekommen.
Produktpalette

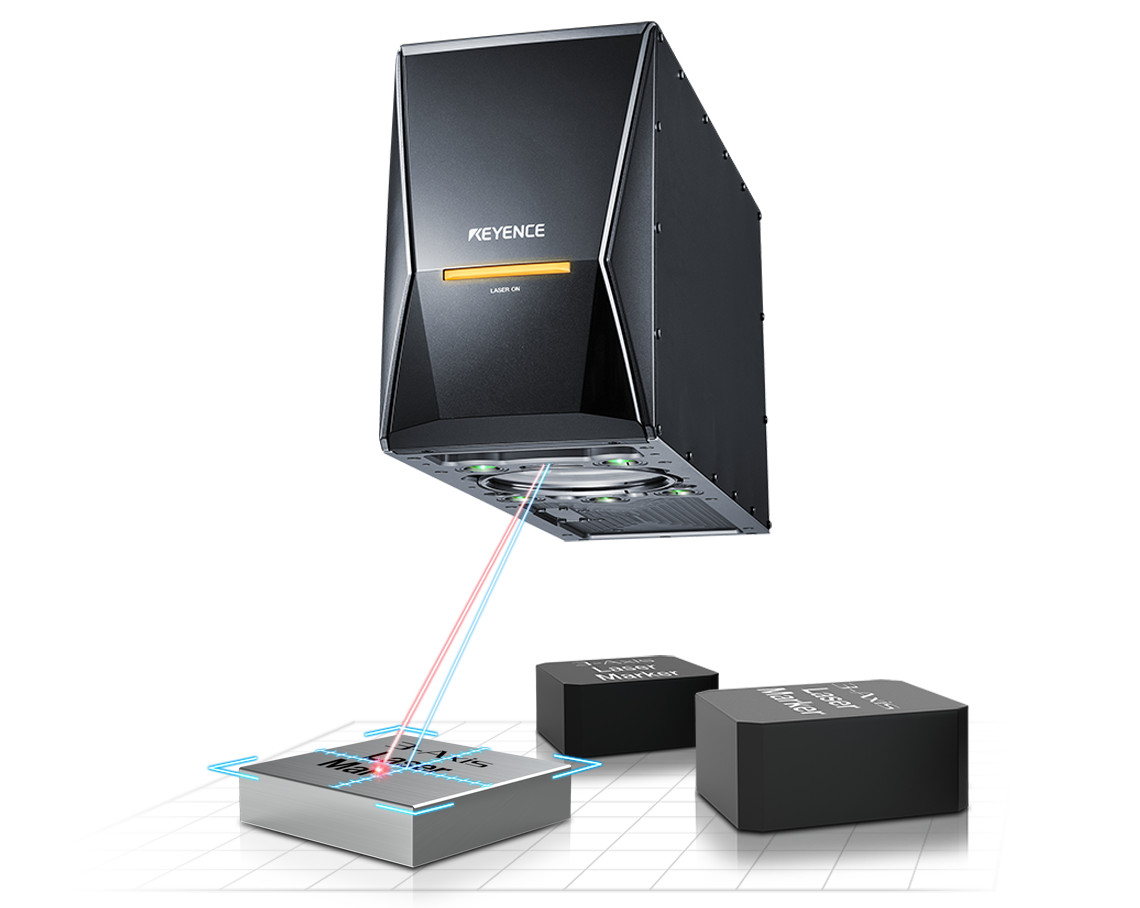

Beschriftungslaser der Modellreihe MD-X sind vielseitige, universell einsetzbare Systeme zur Beschriftung und Bearbeitung verschiedener Materialien. Diese leistungsstarken Beschriftungslaser mit Hybridtechnologie verfügen über ein internes Bildverarbeitungssystem, einen Autofokus im gesamten Beschriftungsfeld und Analysewerkzeuge für die Beschriftung.
UV-Beschriftungslaser der Modellreihe MD-U sind für kontrastreiche, beschädigungsfreie Beschriftungsanwendungen konzipiert. UV-Laser eignen sich hervorragend zur Beschriftung von Kunststoff, Glas und anderen wärmeempfindlichen Materialien. Der Beschriftungskopf des MD-U ist mit einer integrierten Multifunktionskamera ausgestattet, die eine automatische Fokussierung ermöglicht und zudem die Beschriftungsqualität überprüft und 2D-Codes liest.

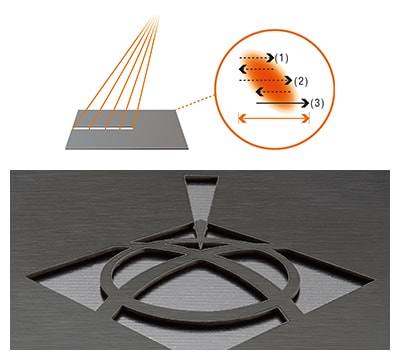

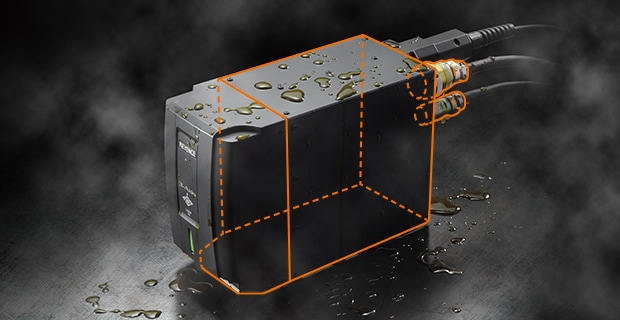

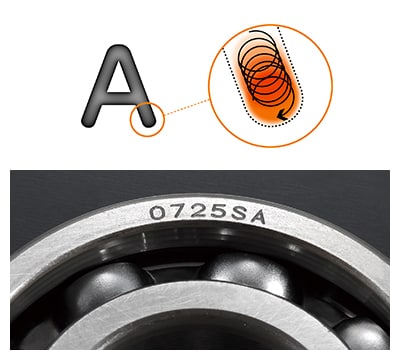

Die Beschriftungslaser mit dotierter Faser aus der Modellreihe MD-F sind leistungsstarke Geräte, die für Tiefengravur und Hochgeschwindigkeitsbearbeitung ausgelegt sind. Durch den 3-Achsen-Scanner und die automatische Fokussierungsanpassung ist die Modellreihe MD-F gegenüber gängigen Laserbeschriftern deutlich im Vorteil.

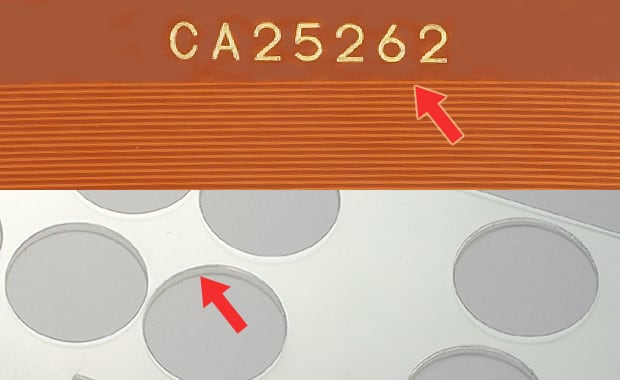

Die CO2-Beschriftungslaser der Modellreihe ML-Z sind sehr vielseitig. Sie können opake Objekte wie Papier, Holz, Gummi, Keramik und transparente Objekte wie Glas beschriften. CO2-Laser werden auch zum Schneiden von Angüssen, Bohren und Entkapseln eingesetzt.
Ein Beschriftungslaser, auch Laserbeschriftungsgerät genannt, ist ein System, das zur dauerhaften Beschriftung oder Bearbeitung von Objekten mithilfe eines intensiven Laserstrahls verwendet wird. Der Laserstrahl wird präzise gesteuert und hinterlässt dauerhafte Beschriftungen auf einer Vielzahl von Materialien, wie z. B.:
Je nach Material und gewünschter Beschriftung (z. B. Text, Logo, Barcode) werden bestimmte Verfahren angewandt, wobei verschiedene Laser mit unterschiedlichen Wellenlängen zum Einsatz kommen. Industriell gängige Laserbeschriftungsmaschinen sind der YVO4-Laser, der Faserlaser, der UV-Laser und der CO2-Laser. Zu den üblichen Verfahren der Laserbeschriftung gehören z. B. das Oxidieren, das Anlassen, das Aufschäumen, der Farbumschlag oder das Gravieren.
Die Laserbeschriftung ist ein Verfahren, bei dem ein fokussierter, hochenergetischer Laserstrahl die Oberfläche eines Objekts verändert. Der Laserstrahl wird von einem Oszillator erzeugt und von einem beweglichen Spiegel (X-Scanner) zu einem zweiten beweglichen Spiegel (Y-Scanner) umgelenkt. Anschließend wird der Strahl mit einer Fokussierungslinse (Kondensorlinse) auf das Produkt gebündelt, welches durch eine chemische Veränderung der Oberfläche beschriftet wird.
Da bei der Laserbeschriftung die Produktoberfläche durch hochenergetisches Licht verändert wird, ist diese Methode dauerhaft und die Beschriftung verblasst nicht mit der Zeit.
Beschriftungslaser bieten eine Vielzahl von Vorteilen, die sie zu einer beliebten Wahl für zahlreiche industrielle Anwendungen machen. Diese Technologie ermöglicht es, Materialien präzise und dauerhaft zu kennzeichnen, was in vielen Bereichen unerlässlich ist. Im Folgenden sind einige der wichtigsten Vorteile von Beschriftungslasern aufgeführt.
Permanente Beschriftung direkt auf dem Material
Ein Beschriftungslaser bündelt Licht zu einem präzisen Strahl, der die Oberfläche des zu beschriftenden Produkts leicht ablöst, schmilzt oder verfärbt. Laserbeschrifter sind speziell für die schnelle und hochpräzise Anbringung von dauerhaften Kennzeichnungen entwickelt worden.
Deshalb haben Laserbeschriftungsgeräte viele Vorteile gegenüber anderen Verfahren wie dem Stempeln oder Tampondruck. Bei diesen Verfahren kann es schwierig werden, durchgehend eindeutige Beschriftungen zu erzeugen. Der Grund dafür: Wenn zu viel Farbe auf den Drucktampon oder Stempel gelangt oder zu hoher Druck ausgeübt wird, kann die Beschriftung verwischen.
Keine Verbrauchsmaterialien
Im Gegensatz zu anderen Beschriftungsverfahren benötigen Beschriftungslaser keine Verbrauchsmaterialien, die gelagert, ständig nachgefüllt oder ausgetauscht werden müssen. Die zu beschriftenden Inhalte können sogar während der laufenden Produktion geändert werden, was z. B. einen mühelosen Produktwechsel ermöglicht. Dies trägt auch zur Reduzierung der damit verbundenen Wartungskosten bei.

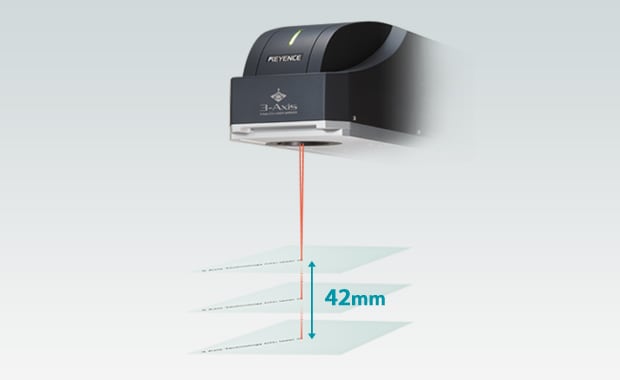

3-Achsen-Beschriftung
Bei herkömmlichen Systemen ist die Beschriftung oft auf zwei Dimensionen (X und Y) beschränkt. Beschriftungslaser von KEYENCE verfügen über eine 3-Achsen-Steuerung, mit der ein größerer Bereich beschriftet werden kann. Bauteilunterschiede können ausgeglichen und Montageeinschränkungen korrigiert werden, ohne dass Geräte und Anlagen angepasst werden müssen.
Abriebfeste Beschriftung
Für Industriezweige, die Werkstücke sandstrahlen, kann die Laserbeschriftung eine Lösung sein, um eine abriebfeste Kennzeichnung zu gewährleisten. Denn Laserbeschrifter können 2D-Codes gravieren, die beim Sandstrahlen nicht vollständig zerstört werden.
Anwendungsbereiche von Beschriftungslasern
Beschriftungslaser haben eine weites Anwendungsspektrum und werden aus diesem Grund in vielen Industrien eingesetzt. Im nachfolgenden Abschnitt soll es um die verschiedenen Anwendungsmöglichkeiten gehen.
Beschriftungslaser in der Automobilindustrie
Wird an einem auf dem Markt befindlichen Fahrzeug ein Fehler oder Defekt festgestellt, muss der Hersteller schnell handeln, um die fehlerhaften Bauteile zu identifizieren und zurückzuverfolgen. Hier spielen Beschriftungslaser mit ihren dauerhaften Kennzeichnungen eine entscheidende Rolle. Sie ermöglichen die Rückverfolgung jedes einzelnen Bauteils, sodass der Hersteller die Ursache des Problems schnell eingrenzen und Gegenmaßnahmen einleiten kann.
Auch die Fertigungsprozesse von Komponenten und Bauteilen werden immer anspruchsvoller und Laserbeschriftungsgeräte werden unter anderem zur Prozessmanagement-Kennzeichnung eingesetzt. Die 2D-Code-Beschriftung kann in vielerlei Hinsicht nützlich sein, z. B. bei der Verknüpfung von Produktinspektionsdaten und der Verifizierung von Teilen für die Montage.
Einsatz von Beschriftungslasern bei der Herstellung von Lithium-Ionen-Batterien
Die Nachfrage nach Fahrzeugbatterien steigt. Elektrofahrzeuge werden beliebter und mobile Ladestationen immer häufiger gebaut. Die Hersteller entscheiden sich für zylindrische, prismatische und beutelartige Lithiumbatterien. Alle diese Batterietypen erfordern unterschiedliche Pflege, Verarbeitung und Montage, können aber von der Laserbearbeitung profitieren. Lasermarkierung und Laserbearbeitung spielen eine wichtige Rolle im Batterieherstellungsprozess, von der Rückverfolgbarkeit der Teile bis zur Verbesserung der Teilequalität.
Beschriftungslaser in der Elektronikindustrie
In der Elektronikindustrie werden Bauteile und Komponenten jedes Jahr kleiner und dünner. Gleichzeitig setzen Produktionslinien zunehmend auf Rückverfolgbarkeitsmanagement, um die Qualität der Produkte zu sichern. Beschriftungslaser haben sich als ideale Lösung für diese Herausforderung etabliert.
Die modernen KEYENCE-Beschriftungslaser ermöglichen eine präzise, feine und beschädigungsfreie Beschriftung selbst auf kleinsten Komponenten. Die Laserbeschriftung erzeugt dauerhafte und fälschungssichere Markierungen, die auch extremen Umgebungsbedingungen standhalten.
Direkte Beschriftung medizinischer Geräte
In der Medizintechnik sind präzise, dauerhafte und fälschungssichere Markierungen auf medizinischen Geräten unerlässlich. Da die meisten Geräte klein und wiederverwendbar sind, müssen die Kennzeichnungen den Desinfektions- und Sterilisationsprozessen standhalten. Etiketten sind daher in diesem Bereich oft nicht praktikabel, weil sie weniger haltbar sind und nicht auf feine Bauteile aufgebracht werden können.
Laserbeschriftungssysteme bieten hier die optimale Lösung. Sie ermöglichen eine direkte Beschriftung auch auf kleinsten und komplexen Oberflächen.
Laserbeschriftung in der Luft- und Raumfahrtindustrie
Die Luft- und Raumfahrtindustrie stellt höchste Anforderungen an Präzision, Zuverlässigkeit und Sicherheit. Dies spiegelt sich auch in den Beschriftungsverfahren wider, die bei der Herstellung von Flugzeugkomponenten und -systemen zum Einsatz kommen.
Auch hier kommen Laserbeschriftungstechnologien zum Einsatz. Sie ermöglichen die präzise Gravur oder Kennzeichnung von Bauteilen aus unterschiedlichsten Materialien, selbst auf kleinsten sowie komplexen Oberflächen.
Laserbeschriftung in der Lebensmittel- und Pharmaindustrie
Auch in der Lebensmittel- und Pharmaindustrie kommen Laserbeschriftungsmaschinen zur Kennzeichnung zum Einsatz. Die Produktbeschriftungen dienen primär der Sicherheit und Rückverfolgbarkeit.
Die Laserbeschriftung wird vielseitig in verschiedenen Industrien eingesetzt, da sie eine präzise und dauerhafte Kennzeichnung auf einer Vielzahl von Materialien ermöglicht. Welche Materialen das sind, wird im Folgenden näher erläutert:
Laserbeschriftung auf Metall
Metall ist ein Material, das in vielen Industrien verwendet wird und dementsprechend gekennzeichnet werden muss. Die Laserbeschriftung auf Metall bietet viele Vorteile, da sie eine präzise und dauerhafte Markierung von Produkten oder Bauteilen ermöglicht.
Laserbeschriftung auf Kunststoff
Die Laserbeschriftung ist eine zuverlässige und kostengünstigere Technologie, die häufig zur Kennzeichnung von Kunststoffteilen eingesetzt wird. Dieses Verfahren erzeugt hochwertige und dauerhafte Beschriftungen, die beständig gegen Chemikalien, Abrieb und extreme Temperaturen sind.
Laserbeschriftung auf Glas
Die Laserbeschriftung auf Glas ist ein Verfahren, bei dem durch Materialabtrag ein Muster auf dem Material erzeugt wird. Dieses Verfahren wird in verschiedenen Industriezweigen eingesetzt. Die Anwendungsbereiche reichen von der Dekoration von Glaswaren bis hin zur Kennzeichnung von Produkten in der Lebensmittel- und Automobilindustrie. Rückverfolgbarkeitsmarkierungen, Mindesthaltbarkeitsdaten, Logos, Texturen und Seriennummern können so auf das Material aufgebracht werden.
Laserbeschriftung auf Keramik
Keramik wird mit einem Beschriftungslaser schonend beschriftet, da es leicht zerbricht und ein Riss schnell zur Zerstörung des gesamten Produkts führen kann. Im Gegensatz zu älteren Beschriftungsverfahren ermöglicht der Laser eine beschädigungsfreie Kennzeichnung auf Keramik. Laserbeschrifter entfernen das keramische Material durch hohe Wärmeabsorption und hinterlassen dabei ein markiertes Muster.
Laserbeschriftung auf Holz
Holz ist in vielen Industriezweigen gefragt, weshalb Hersteller und Unternehmen schnelle und zuverlässige Methoden benötigen, um ihre Holzprodukte zu kennzeichnen. Aufgrund der hohen Genauigkeit und Flexibilität hat sich die Laserbeschriftung als beliebte Alternative zu herkömmlichen Gravurverfahren etabliert.
Laserbeschriftung auf Gummi
Bei der Beschriftung von Gummi werden Strichcodes, Logos oder Zeichen direkt auf das Produkt aufgebracht. Dafür können neben Beschriftungslasern auch industrielle Tintenstrahldrucker oder Stempel verwendet werden. Die Beschriftung mit einem Laser ist jedoch aufgrund ihrer Dauerhaftigkeit, Vielseitigkeit und Effizienz die ideale Wahl.
KEYENCE hat verschiedene Beschriftungslaser im Portfolio, die sich in Wellenlänge und Beschriftungsleistung unterscheiden. Um das richtige System für Ihr Projekt auszuwählen, ist es wichtig, die Eigenschaften und Stärken der einzelnen Modelle zu kennen.
UV-Laser
UV-Laser haben eine Wellenlänge von 355 nm, die von vielen Materialien stärker absorbiert werden kann als die Wellenlänge üblicher Beschriftungslaser. Daher können UV-Laser auch zur „Kaltbeschriftung“ eingesetzt werden, wobei die Materialverbindungen photolytisch (Molekülspaltung durch Lichtenergie) bearbeitet werden, um Kontraste zu erzeugen oder Material zu entfernen, ohne es dabei zu erwärmen.
Ein UV-Laser eignet sich ideal für fast alle Anwendungen mit Kunststoffen, Harzen, Glas, Gummi oder Keramik sowie für die Beschriftung oder Bearbeitung von Metallen, bei denen die Auswirkungen der Laserbeschriftung auf die Oberflächenbeschaffenheit des Materials ein Problem darstellen könnten.
Faserlaser
Faserlaser arbeiten mit einer Wellenlänge von 1090 nm und gehören damit zur Gruppe der IR-Laser (Infrarot). Sie können eine Vielzahl von Materialien beschriften, sind aber besonders für die Metallbeschriftung optimiert. Aufgrund ihrer hohen Ausgangsleistung eignen sie sich hervorragend für die Tiefengravur sowie für alle Beschriftungs- und Bearbeitungsanwendungen mit kurzen Zykluszeiten.
Hybrid-Laser
Hybrid-Laser, wie jener aus der Modellreihe MD-X von KEYENCE, kombinieren die hohe Qualität und Tiefenschärfe eines YVO₄-Lasers mit der langen Lebensdauer und hohen Leistung von Faserlasern. Dadurch können sie ein breiteres Spektrum an Materialien beschriften als Faserlaser und einen höheren Kontrast erzeugen.
CO2-Laser
CO2-Laser sind Gaslaser, die Wärme nutzen, um Materialien zu beschriften. Sie eignen sich gut für organische Materialien wie Papier, Kunststoff, Glas und Keramik. Für Metalle sind andere Beschriftungstechnologien besser geeignet.
Die Verfahren der Laserbeschriftung und Laserbearbeitung nutzen hochpräzise Laserstrahlen, um Materialien zu markieren oder zu modifizieren. In diesem Abschnitt geht es um die verschiedenen Methoden.
Laserbeschriftung
Die Laserbeschriftung ist ein Verfahren zur Kennzeichnung von Objekten mittels eines fokussierten Laserstrahls. Dabei werden präzise und dauerhafte Beschriftungen auf unterschiedliche Materialien aufgebracht.

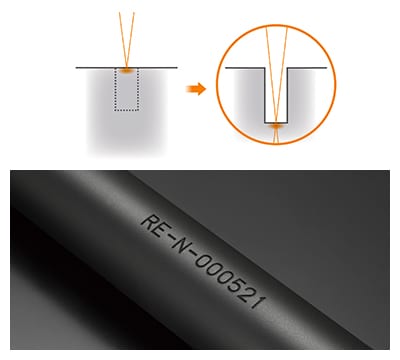

Lasergravur
Die Lasergravur ist ein Prozess, bei dem tiefe Markierungen durch Materialentfernung mittels Verdampfung erzeugt werden. Dabei verdrängt der Laserstrahl das verwendete Material.
Anlassbeschriftung
Das Anlassverfahren ist ein gängiges Beschriftungsverfahren, bei dem mit einem leistungsstarken Laser kontrollierte Wärme auf der Oberfläche eines Materials erzeugt wird. Im Gegensatz zum herkömmlichen Gravieren, bei dem Material von der Oberfläche entfernt wird, verändert das Anlassverfahren die Oberflächenfarbe, ohne das Material zu entfernen oder zu beschädigen.
Laserreinigung
Die Laserreinigung ist eine bewährte Technologie, die vielen Herstellern seit Jahren bei der Entfernung von Schmutz, Rost oder Verunreinigungen auf einer Vielzahl von Oberflächen hilft. Diese kosteneffektive und effiziente Lösung bietet viele Vorteile und ist in einer Reihe von Anwendungen zu finden.
Laser-Rostentfernung/ Laser-Oxid-Entfernung
Eine oxidierte Oberfläche (Rost) ist ein Problem, da diese nicht bearbeitet werden kann und somit für Verarbeitungsmethoden wie Schweißen, Gießen und Strangpressen ungeeignet ist. Die Rostentfernung mittels eines Lasers bietet viele Vorteile. Ein fokussierter Laserstrahl mit hoher Spitzenleistung und kurzen Impulsen kann die äußere Oberfläche (den Rost) bis zu seinem Verdampfungspunkt erhitzen und hinterlässt ein sauberes und unbeschädigtes Originalbauteil. Das Laserabtragen von Oxiden ist somit ein präzises und effizientes Verfahren, um die Oxidation zu bekämpfen. KEYENCE bietet zwei Lasergeräte an, die Rost entfernen können: den Hybridlaser und den Faserlaser.
Laserablation
Ablation ist ein Verfahren, bei dem Material von einer Oberfläche entfernt wird. Dies geschieht oft durch thermische, chemische oder mechanische Prozesse. Bei der Laserablation wird hochenergetisches Licht verwendet, um Material zu verdampfen oder zu sublimieren. Diese fortschrittliche Technik hat das Potenzial, zahlreiche Branchen zu transformieren.
Laserstrukturieren
Die Strukturierung bezieht sich auf das Erzeugen spezifischer Muster oder Strukturen auf einer Oberfläche. Dabei wird das Material selbst modifiziert, ohne es vollständig zu entfernen. Diese Methode dient der Verbesserung der Haftung von Beschichtungen, Erhöhung der Oberfläche für bessere Wärmeübertragung und ästhetischen Modifikationen.
Laserschneiden
Beim Laserschneiden handelt es sich um ein Verfahren, bei dem präzise Schnitte mithilfe eines Laserstrahls erzeugt werden. Es gibt zahlreiche Anwendungen, in denen Laser für dieses Verfahren eingesetzt werden können.
Laser Lack-/Farbentfernung
Bei der Entfernung von beispielsweise Lack wird ein Laser verwendet, um die Farbe von einem Objekt bis zum Basismaterial zu entfernen. Dieses umweltfreundliche Verfahren arbeitet ohne chemische Lösungsmittel und ermöglicht eine schnelle und saubere Entfernung der Farbe. Es findet breite Anwendung in der industriellen Reinigung und Oberflächenvorbereitung für neue Beschichtungen.
Laserbohren
Beim Laserbohren wird ein hochenergetischer Laserstrahl auf eine Materialoberfläche fokussiert, um durch intensive Hitze Material zu verdampfen oder zu schmelzen und so präzise Löcher zu erzeugen. Es wird häufig in der Elektronik-, Luft- und Raumfahrt- sowie Automobilindustrie eingesetzt, um hochpräzise und wiederholbare Bohrungen zu erzielen.
Weiße Gravur
Bei der Weißgravur wird ein fokussierter Lichtstrahl auf die Oberfläche eines Materials gerichtet, wodurch genügend Wärme erzeugt wird, um das Material zu schmelzen. Durch das schnelle Schmelzen und Erstarren des Materials verändert sich die Lichtinteraktion, wodurch die Beschriftung weiß erscheint.
KEYENCE hat eine umfangreiche Sammlung praktischer, wissensbasierter Informationen über Beschriftungslaser zusammengestellt. Diese Website enthält aktuelle Beschriftungsanwendungen und Hinweise zur Auswahl eines Beschriftungslasers.
Häufig gestellte Fragen zu Thema Beschriftungslaser
Die Laserbeschriftung verursacht Verfärbungen auf der Oberfläche des Werkstücks, während die Lasergravur Material abträgt und sich in das Werkstück „eingräbt“. Die Lasergravur gehört somit zum Bereich der Laserbearbeitung, da wie beim Laserschneiden und -bohren Material abgetragen wird.
Die Laserbeschriftungsgeräte von KEYENCE können eine Vielzahl von Materialien beschriften, darunter Metall, Kunststoff, Glas, Keramik, Holz und Gummi. Bei der Beschriftung einiger Materialien können jedoch schädliche Gase freigesetzt werden. Aus diesem Grund empfehlen wir die Verwendung geeigneter Schutzvorrichtungen und Absauganlagen, um eine sichere Arbeitsumgebung zu gewährleisten.
Das KEYENCE-Portfolio an Laserbeschriftungsmaschinen deckt eine Vielzahl von Wellenlängenoptionen ab, sodass die meisten Materialien beschriftet oder graviert werden können, wenn sie entsprechend getestet wurden. Es ist jedoch zu beachten, dass einige Materialien wie PVC sowie Kleberückstände und Schaumstoff das Laserlicht nicht richtig absorbieren oder giftige Dämpfe erzeugen können.
Bei der Auswahl eines geeigneten Laserbeschriftungssystems für Ihr Unternehmen sind viele Faktoren zu berücksichtigen. Zunächst sollten alle Modelle in Betracht gezogen werden, um die richtige Wellenlänge, die Leistung, das Sichtfeld der Beschriftung und die Sicherheitsanforderungen zu bestimmen. Die wichtigsten Faktoren sind nachstehend aufgeführt:
- Materialien: Es gibt viele verschiedene Beschriftungslaser und Wellenlängen. Bestimmte Wellenlängen sind für verschiedene Materialien geeignet, daher ist es wichtig, die Wellenlänge entsprechend dem zu kennzeichnenden Material auszuwählen.
- Leistung: Energiemenge („Arbeit“) pro Zeit, Einheit: W (Watt)
- Größe des Beschriftungsfeldes: Ob es sich um ein großes Logo oder eine Matrix mit kleinem Text handelt, wird durch das Beschriftungsfeld bestimmt.
- Integration: Sicherheit hat immer Vorrang, sodass Online- und Offline-Lösungen die Sicherheitsanforderungen verändern werden.
Im Vergleich zu einem herkömmlichen IR-Beschriftungslaser (Infrarot) hat ein UV-Laser eine viel kürzere Wellenlänge, typischerweise 355 nm. Dies bietet viele Vorteile bei der Beschriftung bestimmter Materialien und Anwendungen. UV-Licht ist eine gute Option für die Laserbeschriftung von Objekten aus wärmeempfindlichen Materialien wie Kunststoff.
Durch die Verwendung einer kürzeren Wellenlänge kann eine höhere Absorptionsrate erreicht werden. Dies ermöglicht eine kontrastreiche Kennzeichnung auf einer Vielzahl von Materialien.
Ein Beschriftungslaser bietet die Möglichkeit, Gravuren mit variabler Tiefe zu erzeugen, wobei die für die Fertigstellung erforderliche Zeit berücksichtigt werden muss. Je nach Material und gewünschter Tiefe, kann die Gravurzeit variieren.
