Unsere tragbaren 3D-Koordinatenmessgeräte ermöglichen eine einfache Messung von 3D- und F<-Merkmalen, Vergleiche mit CAD-Daten und eine automatische Erstellung detaillierter Prüfberichte – auch direkt in der Produktion. Der handgeführte Messtaster ermöglicht eine leichte Handhabung und uneingeschränkte Bewegungsfreiheit und bietet gleichzeitig die Möglichkeiten und die Genauigkeit eines 3D-Koordinatenmessgeräts.
Produktpalette

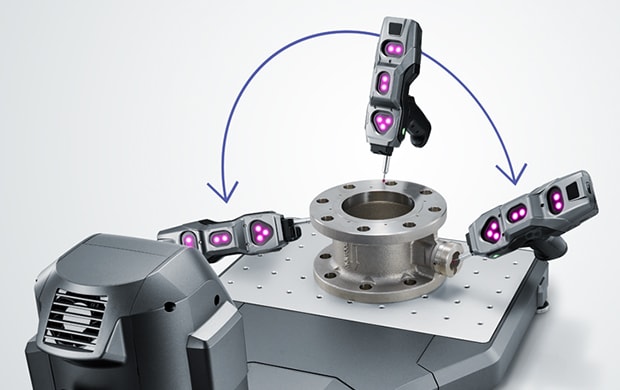

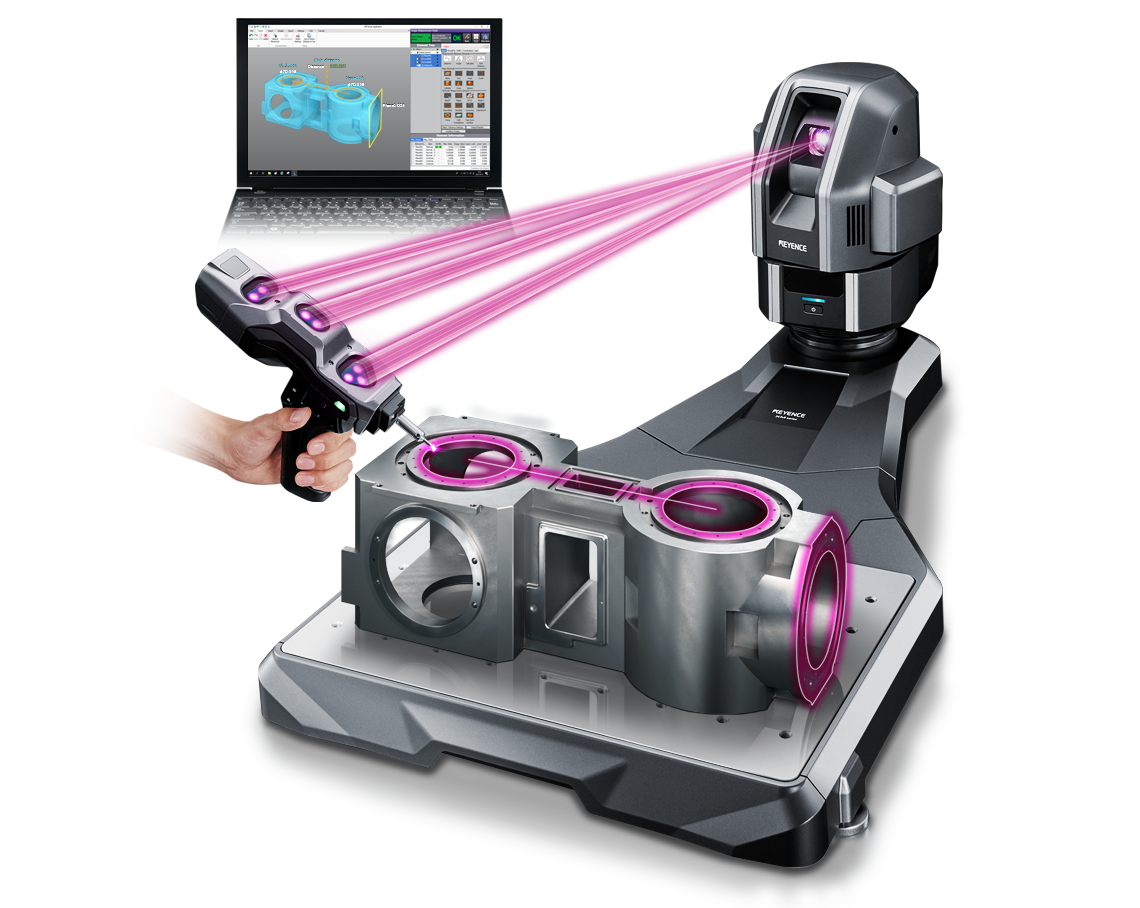

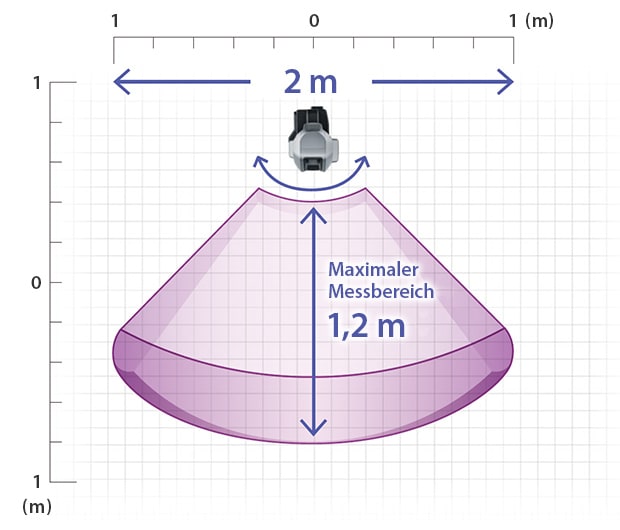

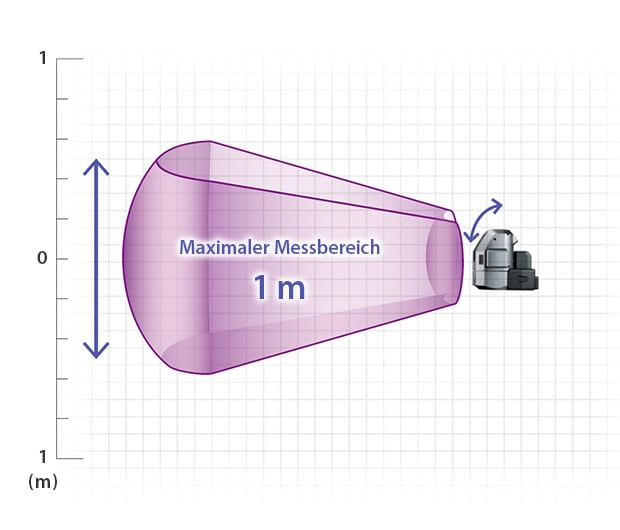

Das 3D-Fertigungsmesssystem schließt die Lücke zwischen großen Messgeräten und Handmessmitteln. Durch die intuitive Bedienung kann jeder Benutzer ganz einfach Form-und Lagetoleranzen direkt in der Fertigung durchführen. Das kompakte und portable Design erlaubt es das Gerät überall, standortunabhängig einzusetzen. Nach jeder Messung wird automatisch ein Prüfbericht mit Bildern erstellt. Zudem kann mit 3D-CAD-Daten gemessen werden. Die Bilder zeigen unser neuestes Modell XM-5000, das hochpräzise Messungen für handflächengroße Teile bis hin zu großen Bauteilen ermöglicht.

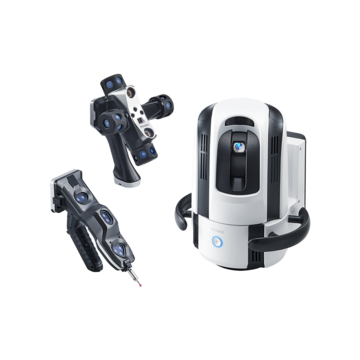

Die Mobilen 3D-Koordinatenmessgeräte der Modellreihe WM können die Abmessungen und Formen von Produkten problemlos messen. Abmessungen können mit dem Messtaster und Formen mit dem Laser-Scanner gemessen werden. Die kabellosen Messtaster sorgen für einen uneingeschränkten Einsatz und ermöglichen so eine einfache Messung über einen großen Bereich. Da keine Vorbereitung wie Sprühen oder Kleben von Referenzpunkten erforderlich ist, kann das Scannen schnell und mit hoher Genauigkeit durchgeführt werden.

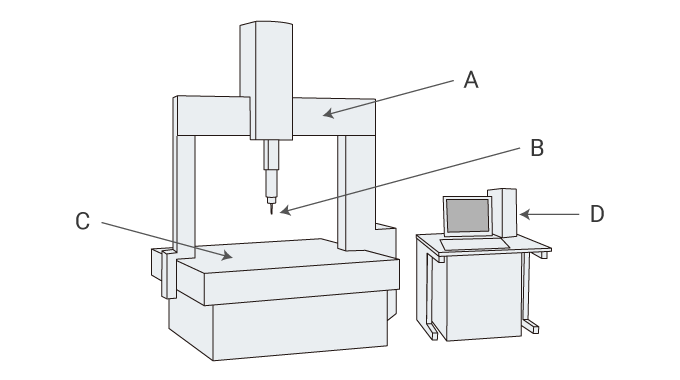

Ein 3D-Koordinatenmessgerät misst Höhe, Breite und Tiefe eines Messobjekts. Durch den dreidimensionalen Charakter können nahezu alle geometrischen Bezüge erzeugt und ausgewertet werden. Herkömmliche Koordinatenmessgeräte messen meist taktil mit einem Messtaster. Es gibt jedoch auch Koordinatenmessgeräte, die berührungslos optisch oder per Laser messen. Beide Varianten können in der Regel nur in einem klimatisierten Messraum verwendet werden.
Vorteile von 3D-Koordinatenmessgeräten (CMMs)
Im Gegensatz zu herkömmlichen Handmessmitteln, die jeweils nur ein bestimmtes Maß abnehmen können, kann ein 3D-Koordinatenmessgerät dreidimensionale Messungen in X-,Y- und Z-Richtung durchführen. Die Messergebnisse werden während des Messvorgangs automatisch dokumentiert und können für spätere Analysezwecke statistisch ausgewertet werden.

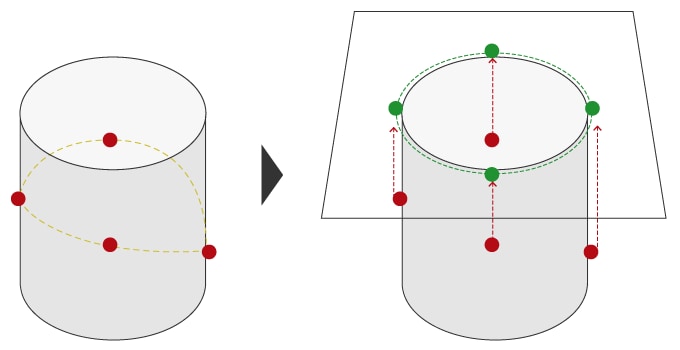

3D-Koordinatenmessgeräte verfolgen eine Tastspitze präzise im 3D-Raum und erzeugen dreidimensionale Messungen durch Formbildung über die Punkte, die durch Kontakt mit dem Messobjekt erfasst werden. Eine noch größere Anzahl von Punkten kann über eine größere Fläche auf dem Objekt erfasst werden, um die Oberfläche abzubilden und mit CAD-Daten zu vergleichen, die zur Prüfung von Formen, Wölbungen und Biegungen herangezogen werden.
Ein großer Vorteil von 3D-Koordinatenmessgeräten ist deren Messgenauigkeit.

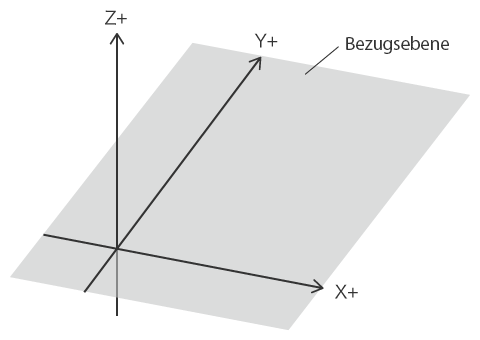

Ein weiteres Merkmal dieser CNC-Messsysteme ist die Fähigkeit, die dreidimensionalen Koordinaten eines bestimmten Punktes (z. B. einer Bohrung) vom virtuellen Ursprung aus mit einem Handwerkzeug wie einem Messschieber oder einer Mikrometerschraube zu messen. Auch die Messung mit Hilfspunkten und virtuellen Linien sowie geometrischen Toleranzen, die mit anderen Messgeräten schwierig ist, kann mit einem 3D-Koordinatenmessgerät durchgeführt werden.
Jedes Bauteil wird auf einem 3D-Koordinatenmessgerät automatisch geprüft. Hierfür muss ein erfahrener Messtechniker ein Messprogramm erstellen und alle erforderlichen Maße sowie Form- und Lagetoleranzen definieren und einprogrammieren.
Sobald das Programm registriert und ein Ursprungspunkt durch ein Koordinatensystem festgelegt ist, können die Objekte platziert und mit dem 3D-Koordinatenmessgerät automatisch gemessen werden. Sobald die Programmerstellung einmal abgeschlossen ist, kann die eigentliche Prüfung des Objekts automatisch durchgeführt werden.
Anwendungsbereiche von 3D-Koordinatenmessgeräten (CMMs)
Automobilbranche
Lesen Sie hier, wie die Firma Alois Berger GmbH ihren Prüfprozess optimieren konnte und nun Werker die Maßhaltigkeitsprüfung direkt in der Fertigung übernehmen.
Metallindustrie
Wie kann die Wareneingangskontrolle verbessert sowie dabei Zeit und Kosten eingespart werden? Lesen Sie, wie die Firma Eduard Kronenberg mit dem Digitalen Prüfplatz ihre Bauteilprüfung beschleunigen konnte.
Häufig gestellte Fragen zu 3D-Koordinatenmessgeräten (CMMs)
3D-Koordinatenmessgeräte sind komplexe Messmaschinen mit vielen beweglichen Teilen, temperatur- und feuchtigkeitsempfindlichen Komponenten und verschiedenen zerbrechlichen Elementen. In rauer Produktionsumgebung, in der die Gefahr von kostspieligen Schäden und nicht optimalen Messbedingungen besteht, kann es zu Ungenauigkeiten bei der Prüfung kommen.
Beide Modelle nutzen handgeführte Taster und können durch ihre robuste Bauweise direkt in der Fertigung eingesetzt werden. Die Modellreihen XM und WM sind mobil, sodass beide Systeme direkt zum Ort der Messung gebracht werden können. Mit beiden Geräten können komplexe 3D-Maße wie Form- und Lagetoleranzen abgenommen werden. Wenn es Ihnen darauf ankommt, Prüfzeiten zu reduzieren, den Messraum zu entlasten und den Durchsatz zu erhöhen, dann sind beide Modelle die perfekte Alternative zu einem klassischen 3D-Koordinatenmessgerät.
Informieren Sie sich über alles, was Sie über Maßhaltigkeitsprüfung wissen möchten und erfahren Sie, welches Messsystem das richtige für Sie ist.
