Parameter der Oberflächenrauheit

Beschreibung der Parameter für die Oberflächenrauheit nach ISO 25178

  • Höhe
  • Räumlich
  • Hybrid
  • Funktional
  • Funktionsmodul
  • Merkmal

Parameter-Übersicht


Sdq (Quadratischer Neigungsmittelwert)

Dieser Parameter berechnet sich als quadratischer Mittelwert der Steigung an allen Punkten im Definitionsbereich.

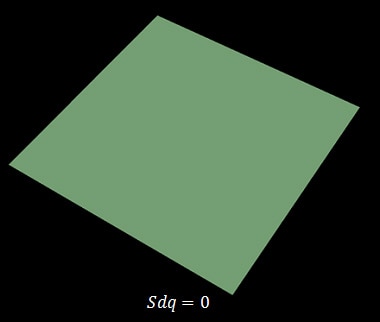

Der Sdq-Wert einer vollständig planen Oberfläche ist 0.
Sdq (Root mean square gradient)

Weist eine Oberfläche eine Steigung auf, wird Sdq größer.

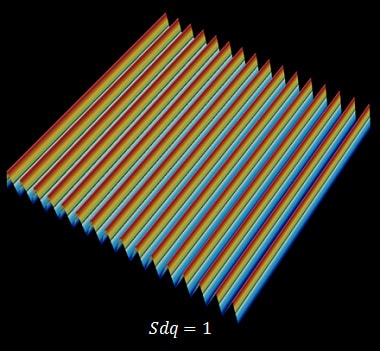

Bei der folgenden Fläche handelt es sich um eine Ebene mit Neigungsanteilen von 45 Grad und einem Sdq von 1.
Sdq (Root mean square gradient)

Sdq (Root mean square gradient)


Parameter-Übersicht

Höhe Sa (mittlere arithmetische Höhe)
Sz (maximale Höhe)
Sq (mittlere quadratische Höhe)
Ssk (Schiefe)
Sku (Kurtosis)
Sp (maximale Spitzenhöhe)
Sv (maximale Senkenhöhe)
Räumlich Sal (Autokorrelationslänge)
Str (Seitenverhältnis der Oberflächentextur)
Std* (Texturrichtung)
Hybrid Sdq (Quadratischer Neigungsmittelwert)
Sdr (Entwickeltes Grenzflächenverhältnis)
Funktional Smr(c) (flächenhafter Materialanteil)
Smc(mr) (inverser flächenhafter Materialanteil)
Sk (Kernhöhe)
Spk (Reduzierte Spitzenhöhe)
Svk (reduzierte Talhöhe)
Smr (Materialanteil der Spitze)
Smr2 (Materialanteil der Täler)
Sxp (Extremwert der Spitzenhöhe)
Funktionsmodul Vvv (leeres Volumen der Täler)
Vvc (leeres Volumen des Kerns)
Vmp (Spitzenmaterialvolumen)
Vmc (Kernmaterialvolumen)
Merkmal Spd (Spitzendichte)
Spc (arithmetischer Mittelwert der Spitzenkrümmung)
S10z (Zehn-Punkt-Höhe der Oberfläche)
S5p (Fünf-Punkt-Spitzenhöhe)
S5v (Fünf-Punkt-Senkenhöhe)
Sda(c) (Fläche eines geschlossenen Tals)
Sha(c) (Fläche eines geschlossenen Hügels)
Sdv(c) (Volumen eines geschlossenen Tals)
Shv(c) (Volumen eines geschlossenen Hügels)
