Parameter der Oberflächenrauheit

Beschreibung der Parameter für die Oberflächenrauheit nach ISO 25178

  • Höhe
  • Räumlich
  • Hybrid
  • Funktional
  • Funktionsmodul
  • Merkmal

Parameter-Übersicht

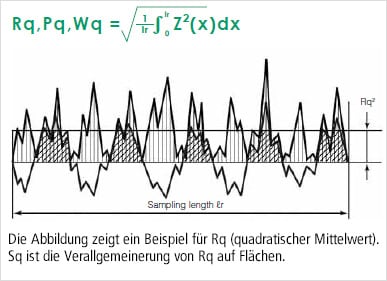

Sq (mittlere quadratische Höhe)

Dieser Parameter steht für den quadratischen Mittelwert der Ordinatenwerte innerhalb des Definitionsbereichs.
Er entspricht der Standardabweichung der Höhen.

Sq (Root mean square height)

Sq (Root mean square height)

Parameter-Übersicht

Höhe Sa (mittlere arithmetische Höhe)
Sz (maximale Höhe)
Sq (mittlere quadratische Höhe)
Ssk (Schiefe)
Sku (Kurtosis)
Sp (maximale Spitzenhöhe)
Sv (maximale Senkenhöhe)
Räumlich Sal (Autokorrelationslänge)
Str (Seitenverhältnis der Oberflächentextur)
Std* (Texturrichtung)
Hybrid Sdq (Quadratischer Neigungsmittelwert)
Sdr (Entwickeltes Grenzflächenverhältnis)
Funktional Smr(c) (flächenhafter Materialanteil)
Smc(mr) (inverser flächenhafter Materialanteil)
Sk (Kernhöhe)
Spk (Reduzierte Spitzenhöhe)
Svk (reduzierte Talhöhe)
Smr (Materialanteil der Spitze)
Smr2 (Materialanteil der Täler)
Sxp (Extremwert der Spitzenhöhe)
Funktionsmodul Vvv (leeres Volumen der Täler)
Vvc (leeres Volumen des Kerns)
Vmp (Spitzenmaterialvolumen)
Vmc (Kernmaterialvolumen)
Merkmal Spd (Spitzendichte)
Spc (arithmetischer Mittelwert der Spitzenkrümmung)
S10z (Zehn-Punkt-Höhe der Oberfläche)
S5p (Fünf-Punkt-Spitzenhöhe)
S5v (Fünf-Punkt-Senkenhöhe)
Sda(c) (Fläche eines geschlossenen Tals)
Sha(c) (Fläche eines geschlossenen Hügels)
Sdv(c) (Volumen eines geschlossenen Tals)
Shv(c) (Volumen eines geschlossenen Hügels)
