Verfahren zur bildlichen Darstellung der Oberflächenrauheit
Symbole, die die Oberflächenstruktur von Maschinen- und Konstruktionsteilen anzeigen, werden in industrietechnischen Diagrammen verwendet.
Das bildliche Darstellungsverfahren, bei dem diese Symbole verwendet werden, ist in ISO 1302:2002 definiert.
In diesem Abschnitt wird erläutert, wie diese Symbole zur Anzeige der Oberflächenstruktur geschrieben werden.
Erläuterung der Terminologie
| Oberflächenstruktur | Dies ist ein allgemeiner Begriff für Faktoren wie die Rauheit, die Notwendigkeit der abtragenden Bearbeitung, die Rillenrichtung und die Welligkeit der Oberfläche von Maschinenund Konstruktionsteilen. |
|---|---|
| Abtragende Bearbeitung | Dieser Begriff bezieht sich auf das Entfernen von Oberflächenschichten von Teilen durch Bearbeiten oder ähnliche Verfahren. |
| Rillenrichtung | Dies ist die Richtung deutlicher Rillen, die während der abtragenden Bearbeitung geformt werden. |
Symbole, die die Oberfläche des Messobjekts kennzeichnen, und die Position dieser Symbole
Bei der bildlichen Darstellung der Oberflächenstruktur besteht das Symbol, das die Oberfläche des Messobjekts kennzeichnet, aus zwei unterschiedlich langen und einen Winkel von 60° bildenden Linien.
Bei diesem Verfahren zur Kennzeichnung der Oberflächenrauheit werden Informationen, wie der Wert der Oberflächenrauheit, der Cutoff-Wert, die Abtastlänge, das Bearbeitungsverfahren, das Rillenrichtungssymbol und die Oberflächenwelligkeit, im Symbol zur Kennzeichnung der Oberflächenbeschaffenheit, wie nachstehend gezeigt, bildlich dargestellt.
- a: Symbol und Wert des Durchlassbereichs oder der Abtastlänge und des Oberflächenstrukturparameters
- b: Anzeige des zweiten und der folgenden Parameter, wenn mehrere Parameter erforderlich sind
- c: Bearbeitungsverfahren
- d: Rille und deren Richtung
- e: Bearbeitungstoleranz
Bei der bildlichen Darstellung der Oberflächenrauheit werden die nachstehend gezeigten Deskriptoren verwendet. Grundsätzlich werden jedoch die Standardbedingungen,die rot gekennzeichnet sind, weggelassen und die blauen Kennzeichnungen nur bei Bedarf aufgenommen.
| Symbol | Bedeutung | Erläuterndes Diagramm |
|---|---|---|
 |
Die bei der Bearbeitung mit einem Schneidwerkzeug geformten Rillen verlaufen parallel zur Oberfläche, wie im Diagrammgezeigt, in das das Symbol eingetragen wird. BeispielGeformte Oberfläche |
 |
 |
Die bei der Bearbeitung mit dem Schneidwerkzeug geformten Rillen stehen imrechten Winkel zur Oberfläche, wie im Diagrammgezeigt, in das das Symbol eingetragen wird. BeispielGeformte Oberfläche (auf einer Drehbank gedreht; von der Seite gesehen), zylindrisch geschliffene Oberfläche |
 |
 |
Die bei der Bearbeitung mit dem Schneidwerkzeug geformten Rillen bilden einen Winkel und kreuzen einander auf der Oberfläche,wie im Diagramm gezeigt, in das das Symbol eingetragen wird. BeispielGehonte Oberfläche |
 |
 |

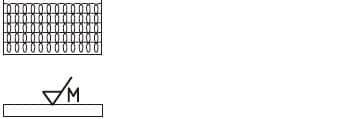

Die bei der Bearbeitung mit dem Schneidwerkzeug geformten Rillen kreuzen einander mehrere Male oder haben keine feste Richtung. BeispielGeläppte Oberfläche, feinstbearbeitete Oberfläche, plan- oder stirngefräste Oberfläche, die mit Quervorschub verfahrenwurde |
 |
 |
Die bei der Bearbeitung mit dem Schneidwerkzeug geformten Rillen bilden im Wesentlichen konzentrische Kreise, bezogen auf die Mitte der Oberfläche, auf der das Symbol angebracht wird. BeispielGefräste Oberfläche |
 |
 |
Die bei der Bearbeitung mit dem Schneidwerkzeug geformten Rillen bilden im Wesentlichen ein radiales Muster, bezogen auf die Mitte der Oberfläche, auf der das Symbol angebracht wird. |
 |
