Sa (mittlere arithmetische Höhe)

Parameter der Oberflächenrauheit

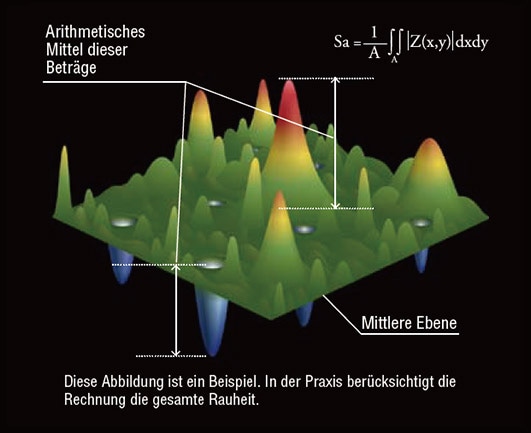

Bei diesem Parameter handelt es sich um die Erweiterung des Linienrauheitsparamters Ra (arithmetischer Mittelwert) in die Fläche. Es handelt sich um den Betrag des Höhenunterschieds eines jeden Punkts im Vergleich zum arithmetischen Mittel der Oberfläche. Dieser Parameter wird im Allgemeinen herangezogen, um die Oberflächenrauheit zu beurteilen.

Parameter-Übersicht

Höhe	Sa (mittlere arithmetische Höhe)
Sz (maximale Höhe)
Sq (mittlere quadratische Höhe)
Ssk (Schiefe)
Sku (Kurtosis)
Sp (maximale Spitzenhöhe)
Sv (maximale Senkenhöhe)
Räumlich	Sal (Autokorrelationslänge)
Str (Seitenverhältnis der Oberflächentextur)
Std* (Texturrichtung)
Hybrid	Sdq (Quadratischer Neigungsmittelwert)
Sdr (Entwickeltes Grenzflächenverhältnis)
Funktional	Smr(c) (flächenhafter Materialanteil)
Smc(mr) (inverser flächenhafter Materialanteil)
Sk (Kernhöhe)
Spk (Reduzierte Spitzenhöhe)
Svk (reduzierte Talhöhe)
Smr (Materialanteil der Spitze)
Smr2 (Materialanteil der Täler)
Sxp (Extremwert der Spitzenhöhe)
Funktionsmodul	Vvv (leeres Volumen der Täler)
Vvc (leeres Volumen des Kerns)
Vmp (Spitzenmaterialvolumen)
Vmc (Kernmaterialvolumen)
Merkmal	Spd (Spitzendichte)
Spc (arithmetischer Mittelwert der Spitzenkrümmung)
S10z (Zehn-Punkt-Höhe der Oberfläche)
S5p (Fünf-Punkt-Spitzenhöhe)
S5v (Fünf-Punkt-Senkenhöhe)
Sda(c) (Fläche eines geschlossenen Tals)
Sha(c) (Fläche eines geschlossenen Hügels)
Sdv(c) (Volumen eines geschlossenen Tals)
Shv(c) (Volumen eines geschlossenen Hügels)

Höhe

Sa (mittlere arithmetische Höhe)

Sz (maximale Höhe)

Sq (mittlere quadratische Höhe)

Ssk (Schiefe)

Sku (Kurtosis)

Sp (maximale Spitzenhöhe)

Sv (maximale Senkenhöhe)

Räumlich

Sal (Autokorrelationslänge)

Str (Seitenverhältnis der Oberflächentextur)

Std* (Texturrichtung)
