AnwendungslösungenDicke

Für Anwender, die Dickenmesssysteme suchen

Beim Suchen nach der besten Möglichkeit, die Dicke zu messen, gilt es, verschiedene wichtige Faktoren zu berücksichtigen, einschließlich der Form des Materials des Messobjekts und der Art des Messsystems. Wird ein System ausgewählt, das Ihre Anforderungen nicht in angemessener Weise erfüllt, kann dies eine nicht ausreichende Präzision und einen erhöhten Zeitaufwand bei der Produktion zur Folge haben, weshalb der Auswahl des richtigen Systems große Bedeutung zukommt. Diese Website hilft allen, die auf der Suche nach einem Dickenmesssystem sind, die beste Möglichkeit zu finden, Messungen zuverlässig durchzuführen.

So messen Sie Dicke (Form einer Bahn)

  • SCHRITT 1: Prüfen sie, ob das Messobjekt eine kleine Dicke (dünne Folie) oder eine andere Form aufweist.
  • SCHRITT 2: Sehen Sie sich die einzelnen abgebildeten Verfahren an, um das optimale Messverfahren zu bestimmen.
  • SCHRITT 3: Laden Sie den zugehörigen Messsystemkatalog herunter.

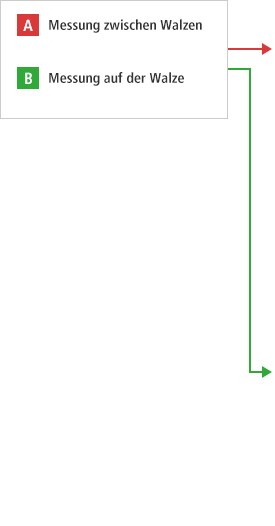

  1. A-Messung zwischen Walzen B- Messung auf der Walze
  2. A-A- Messung von transparenten Objekten A-B- Messung von opaken Messobjekten B-A- Platz in Messobjekt-Verfahrrichtung vorhanden B-B- Kein Platz in Messobjekt-Verfahrrichtung vorhanden
  3. Anwendungsbeispiele
    • A-A- Messung 1 Dickenmessung von transparenten Folien
    • A-B- Messung 2 Dickenmessung an Kunststoffbahnen
    • B-A- Messung 3 Dickenmessung nach Walzendruck
    • B-B- Messung 4 Dickenmessung an Gummibahnen

So messen Sie Dicke (verschiedene Messobjekte)

  • SCHRITT 1: Sehen Sie sich die einzelnen abgebildeten Verfahren an, um das optimale Messverfahren bestimmen.
  • SCHRITT 2: Laden Sie den zugehörigen Messsystemkatalog herunter.

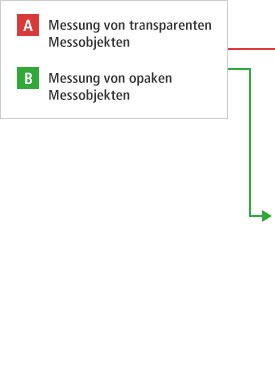

  1. A- Messung von transparenten Messobjekten B- Messung von opaken Messobjekten

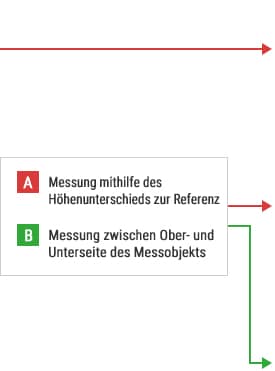

  2. B-A- Messung mithilfe des Höhenunterschieds zur Referenz B-B- Messung zwischen Ober- und Unterseite des Messobjekts
    • A- Messung 1 Dickenmessung an Beschichtungen
    • B-A- Messung 5 Dickenmessung von Dichtmaterial
    • B-B- Messung 2 Dickenmessung von Wafern

Erfolgsrezepte bei der Dickenmessung zwischen zwei Messköpfen

Die korrekte Ausrichtung der optischen Achse

Die Verwendung zweier Messköpfe ermöglicht eine fehlerfreie Dickenmessung bei vibrierenden Messobjekten.
Sind jedoch die optischen Achsen zweier Messköpfe nicht korrekt aufeinander ausgerichtet, so dass sie eine gerade Linie bilden, können Messfehler aufgrund dessen entstehen, dass das Messobjekt nach oben und unten vibriert oder sich biegt. Beachten Sie die im Folgenden aufgeführten Anweisungen und führen Sie die Installation so durch, dass die optischen Achsen korrekt ausgerichtet werden können.

  • 1) Zum Minimieren der Auswirkungen einer fehlausgerichteten optischen Achse, installieren Sie die Messköpfe so nah wie möglich bei den Walzen und wählen Sie eine Position, in der die auf das Messobjekt einwirkende Spannung gleichmäßig verteilt ist. Der Abstand von einer Walze zur anderen sollte gering sein.
    Dies ermöglicht Messungen bei möglichst geringer Biegung und Vibration des Messobjekts.

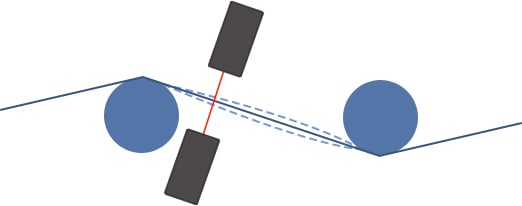

  • 2) Richten Sie die Messköpfe so aus, dass die Richtungen des emittierten und empfangenen Lichts senkrecht zur Bewegungsrichtung des Messobjekts stehen, so wie in der Abbildung gezeigt.
    So haben Neigung und Vibration weniger Einfluss auf die Messung.

  • 3) Verwenden Sie während der korrekten Ausrichtung der optischen Achse eine dünne weiße Platte aus Kunststoff oder ein Stück Papier als temporäres Messobjekt. Beim Messen dieser Objekte treten die Laserpunkte durch sie hindurch und sind sichtbar. Installieren Sie die Messköpfe so, dass die Laserpunkte auf der Vorder- und Rückseite des Messobjekts immer korrekt ausgerichtet sind, auch wenn das Messobjekt nach oben oder unten bewegt wird.

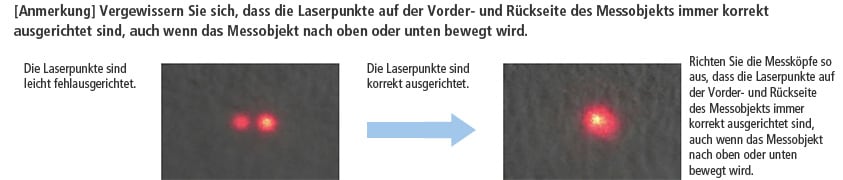

    Die Laserpunkte sind leicht fehlausgerichtet. Die Laserpunkte sind korrekt ausgerichtet. Richten Sie die Messköpfe so aus, dass die Laserpunkte auf der Vorder- und Rückseite des Messobjekts immer korrekt ausgerichtet sind, auch wenn das Messobjekt nach oben oder unten bewegt wird.

Erfolgsrezepte für die Dickenmessung über einer Walze

Der Abstand zwischen Walze und Messobjekt

Wird die Dicke eines Messobjekts auf einer Walze gemessen und diese Walze dabei als Referenz verwendet, führt ein Luftspalt zwischen der Walze und dem Messobjekt zu Messfehlern.
Beachten Sie die folgenden Anweisungen und führen Sie die Installation so durch, dass kein Luftspalt entsteht.

  • 1) Geben Sie so viel Spannung wie möglich auf das Messobjekt.
    Bei zu wenig Spannung besteht kein vollständiger Kontakt zwischen dem Messobjekt und der Walze, so entsteht ein Abstand im Bereich von einigen wenigen Mikrometern bis hin zu einigen Dutzend Mikrometern.
    Wir empfehlen für die Messungen eine Spannung von 50 N oder mehr. Beachten Sie dabei jedoch die Zugfestigkeit des Messobjekts.
    Wählen Sie eine Position, in der die auf das Messobjekt einwirkende Spannung gleichmäßig verteilt ist. Der Abstand von einer Walze zur anderen sollte gering sein, das Messobjekt wird auf der Walze platziert.
  • 2) Richten Sie die optische Achse auf den obersten Punkt der Walze aus.

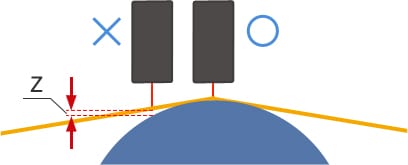

    Wie in der Abbildung gezeigt, tritt ein Messfehler (Spalt Z) auf, wenn die optische Achse zum obersten Punkt der Walze fehlausgerichtet ist.
    • a) Installieren Sie einen Antrieb, mit dem der Messkopf für die Feinabstimmung der Position in der Beschickungsrichtung verfahren werden kann.
    • b) Führen Sie Messungen auf einer Walze mit großem Durchmesser durch und minimieren Sie so den Spalt Z, selbst wenn die optische Achse zum obersten Punkt der Walze fehlausgerichtet ist.
    Sie werden einige Modifizierungen vornehmen müssen, wie zum Beispiel die, die hier aufgelistet sind.

Die Exzentrizität einer Walze

Wenn sich eine Walze dreht, können aufgrund der Exzentrizität Messfehler entstehen.
Beachten Sie die folgenden Anweisungen, um die Auswirkungen der Exzentrizität zu eliminieren.

  • 1) Wenn sich beide Messpunkte an den Kanten des Messobjekts befinden, messen Sie gleichzeitig sowohl die Walzenoberfläche, als auch die Oberfläche des Messobjekts, um so die Dicke über den Stufenwert zu bestimmen.
  • 2) Wird ein Messobjekt auf einer Walze gemessen, wobei die Walze als Referenz dient, können Sie Messungen in demselben Drehwinkel (Position) durchführen, um die Auswirkung der Exzentrizität zu eliminieren, auch wenn sich die Walze selbst exzentrisch bewegt.
