2D-Profilmessung: So messen Sie 2D-Formen
Bei der 2D-Profilmessung werden die Abmessungen, Konturen, 2D-Messungen und andere physikalische Eigenschaften – wie z. B. die Ebenheit – im zweidimensionalen Raum mithilfe von 1D- oder 2D-Laser-Wegmesssensoren in einem einzigen Scan erfasst. Der Einsatz der Wegmesstechnologie ermöglicht eine außergewöhnlich effiziente dimensionale Abbildung komplexer Formen oder Instanzen, die eine Zweidimensionale Profilerstellung in Echtzeit erfordern. Genaues Messen beginnt mit einem klaren Verständnis des Prozesses, das die Auswahl eines geeigneten Messsystems, die angemessene Kalibrierung von Messwerkzeugen, die Positionierung, die Datenerfassung und die Datenanalyse umfasst.
In diesem Leitfaden konzentrieren wir uns ausschließlich auf die Auswahl der geeigneten Messsysteme, die von den spezifischen Anforderungen Ihrer Anwendung abhängen – oder mit anderen Worten, welche Art von Laser-Wegmesssensoren Sie verwenden sollten.
2D-Messungen von Formen mit 1D-Laser-Wegmesssensoren
1D-Laser-Wegmesssensoren wurden speziell entwickelt, um den Abstand vom Sensor zur Zieloberfläche zu messen. In ihrem einfachsten Aufbau erstellen 1D-Laser-Wegmesssensoren eine Reihe von 1D-Messungen, die dann zu einem 2D-Profil zusammengestellt werden.
Während des Scannens projiziert der Sensor einen Laserstrahl auf die Zieloberfläche, der das Licht dann zurück zum Sensor reflektiert. Der Sensor berechnet die Entfernung basierend auf dem Reflexionswinkel oder den Eigenschaften des an den Sensor zurückgegebenen Lichts, basierend auf dem verwendeten Sensor. Wie oben erwähnt, erfolgt die Messung eines 2D-Profils entweder durch Bewegen des Sensors oder des zu messenden Objekts. Auf diese Weise kann der Lasersensor eine Reihe von 1D-Messungen durchführen und ein 2D-Profil des Objekts erstellen.
Ihre Fähigkeit, den Abstand zwischen dem Sensor und der Oberfläche zu messen, macht sie perfekt für die Messung von Höhenänderungen oder die Erkennung von Oberflächenunebenheiten. Wenn es Ihnen also in erster Linie darum geht, Variationen in flachen oder leicht gekrümmten Oberflächen zu messen, kann ein 1D-Sensor ausreichend sein. Ein Anwendungsbeispiel wäre das Messen eines 2D-Profils von Aluminiumlamellen.
- Formen können mit 1D-Laser-Wegmesssensoren mit einer höheren Präzision vermessen werden als mit 2D-Laser-Wegmesssensoren.
- Es ist ein Mechanismus zum Bewegen des Sensorkopfes und/oder des Messobjekts erforderlich.
- Vibrationen, die entstehen, wenn der Sensorkopf oder das Messobjekt bewegt wird, verursachen Messfehler.

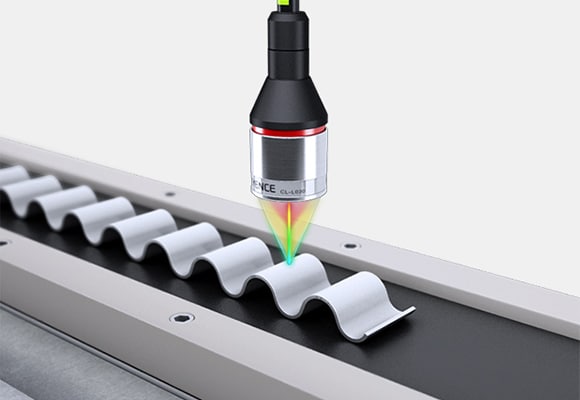

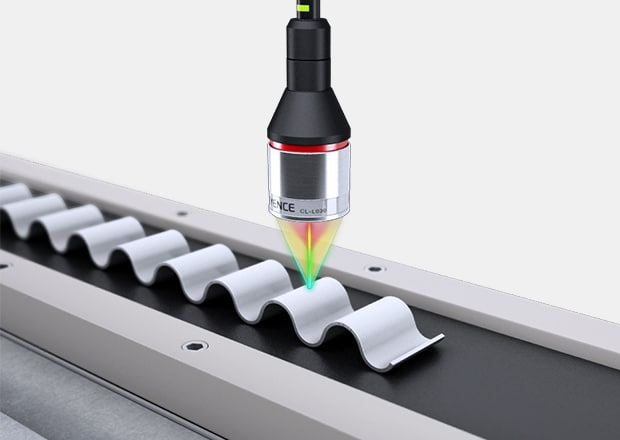

2D Profilmessung von Aluminiumlamellen
Konfokaler Wegmesssensor Modellreihe CL-3000
Laden Sie den Katalog herunter und erhalten Sie zusätzliche Informationen zu unseren Produkten.
Broschüre herunterladen
2D-Profilmessung von Formen mit einem 2D-Laser-Profilsensor
Nicht so einfach ist es, wenn es darum geht, Objekte mit filigranen Details oder komplexen Konturen zu erfassen und zu vermessen. Und hier kommen 2D-Laser-Profilsensoren ins Spiel. Anstatt wie bei 1D-Laser-Wegmesssensoren nur einen einzigen Punkt zu emittieren, projizieren 2D-Laser-Profilsensoren eine Linie auf die Zieloberfläche.
Die Laserlinie wird von der Oberfläche reflektiert und vom eingebauten Empfängersystem aufgenommen, das dann die Form der reflektierten Linie mit Hilfe modernster Algorithmen zum 2D-Profil des Objekts verarbeitet. Auf diese Weise kann der 2D-Profilsensor ein gesamtes 2D-Profil eines Objekts in einem einzigen Scan erfassen, ohne sich zu bewegen.
Die Querschnittsform der Stellen, auf die der Laser trifft, kann ermittelt werden. Die Hochgeschwindigkeitsabtastung ermöglicht eine stabile Erfassung, auch wenn sich das Werkstück bewegt.
- Formen können gemessen werden, ohne den Sensorkopf und das Messobjekt zu bewegen.
- Die Form großer Ziele kann durch die Installation mehrerer Sensorköpfe gemessen werden.

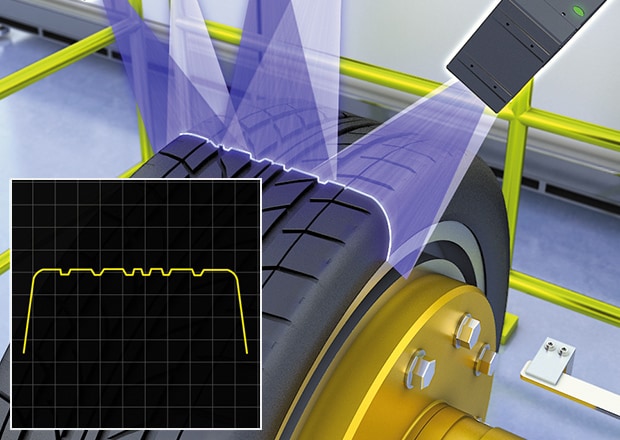

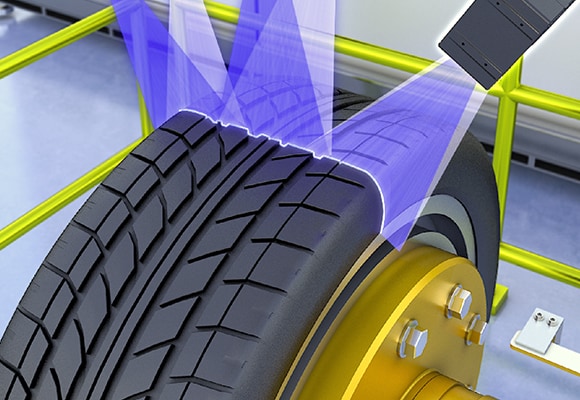

Reifenprofil
2D/3D Laser-Profilsensor Modellreihe LJ-X8000
3D Laser-Snapshot-Sensor Modellreihe LJ-S8000
Laden Sie den Katalog herunter und erhalten Sie zusätzliche Informationen zu unseren Produkten.
Broschüre herunterladen
Wie funktioniert die Auswertung der Profildaten?
Sowohl 1D- als auch 2D-Laser-Wegmesssensoren verwenden verschiedene Softwaretools, um die gesammelten Daten zu analysieren und als kohärentes 2D-Profil einer Zieloberfläche darzustellen. Darüber hinaus bietet die Software auch detaillierte Informationen, mit denen potenzielle Probleme und Anomalien identifiziert werden können.
Und hier kommt das 2D-Profilmanagement ins Spiel, bei dem es darum geht, das Potenzial dieser Daten zu nutzen. Dabei werden die analysierten Daten zu einem bestimmten 2D-Profil gespeichert, Benchmarks gesetzt, die mit zukünftigen Scans und 2D-Messungen verglichen werden, um die Qualitätskontrolle und -wartung zu vereinfachen – einschließlich Kalibrierungen und Wartung des Messsystems selbst.
