Kantenmessung
Bei der Suche nach der besten Methode zur Messung von Kanten sind eine Reihe wichtiger Faktoren zu berücksichtigen, darunter die Art des Messsystems und die Installationsumgebung. Die Auswahl von Geräten, die Ihren Anforderungen nicht angemessen entsprechen, kann zu unzureichender Präzision und erhöhtem Arbeitsaufwand während der Produktion führen. Daher ist die Wahl der richtigen Ausrüstung wichtig. Diese Seite soll Ihnen helfen, die beste Methode zu finden, um die Kantenmessungen durchzuführen.
Laden Sie den Katalog herunter und erhalten Sie zusätzliche Informationen zu unseren Produkten.
Broschüre herunterladen

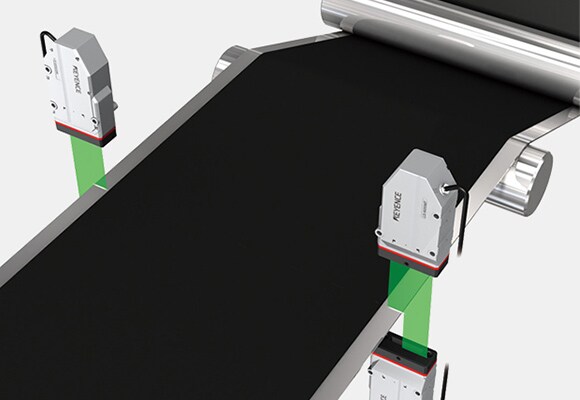

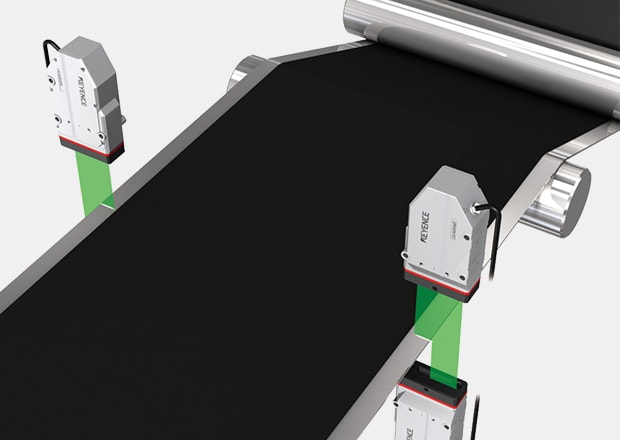

Kantenpositionsmessung mit einem Durchlichtsensor
Die Kantenposition und Objektschwankungen werden für Objekte innerhalb des Strahls gemessen. Die Erkennungsschwelle kann manuell eingestellt werden, um auch bei transparenten Objekten stabile Messungen zu ermöglichen.
Bahnkantensteuerung
Optisches LED Lichtbandmikrometer Modellreihe LS-9000

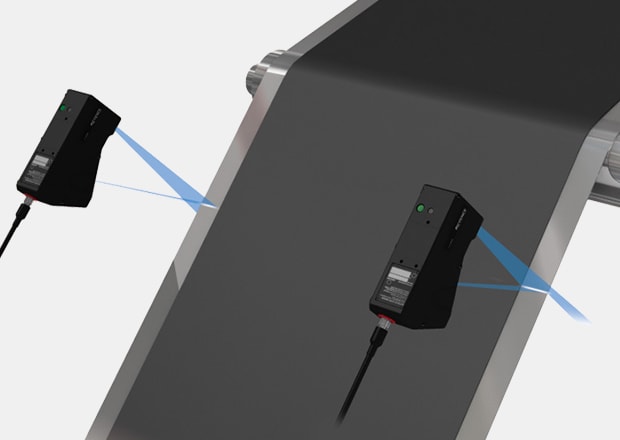

Kantenpositionsmessung mit einem Reflexionssensor
Der Laserstrahl wird vom Zielobjekt reflektiert und erzeugt ein Profil, an dem die Schwankungen der Kantenposition gemessen werden können. Diese Messung kann von oben oder von der Seite des Objektes durchgeführt werden.
- Kantenpositionsvariationen und Höhenschwankungen können gleichzeitig gemessen werden.
- Der Bahnverlauf kann aus der Ferne überwacht werden.
Messung von Kantengeometrien
2D/3D Laser-Profilsensor Modellreihe LJ-X8000
Sensoren zur Kantenmessung
Es gibt verschiedene Arten von Kantenmesssensoren. Von Durchlichtsystemen bis hin zu 2D-Laser-Profilsensoren hängt die Wahl des richtigen Sensors stark von Ihrer Anwendung ab. Wenn es um die Messung der Kanten transparenter Objekte geht, bietet ein Durchlichtmikrometer (wie die Modellreihe LS-9000 von KEYENCE) außergewöhnlich präzise Kanten- und Bahnverlaufsmessungen.
Probleme mit konventionellen Systemen
Herkömmliche Kantenmesssysteme haben Probleme mit ihrem internen Aufbau und ihrer Funktionsweise. Bei herkömmlichen Kantenmessgeräten wird ein Laser auf einen rotierenden polygonalen Spiegel projiziert der dann den Messbereich abtastet. Die Messwerte werden anhand der Zeit berechnet, in der der Laser durch ein Zielobjekt verdeckt wurde. Diese Technologie ist aus mehreren Gründen ziemlich begrenzt und fehleranfällig. In den meisten Fällen sind die Abtastraten außergewöhnlich niedrig (in der Regel um 1.200 Hz). Herkömmliche Systeme können auch nicht erkennen, ob ein Zielobjekt geneigt ist, da sie auf eine einzige Messdatenquelle beschränkt sind. Schließlich neigen die beweglichen Teile innerhalb des Systems dazu, sich zu verschlechtern. Eine regelmäßige Kalibrierung des Polygonspiegels und des Lasers ist erforderlich, um die Produktion aufrecht zu erhalten.
Vorteile eines KEYENCE-Systems
Das Kantenmess- und Kantenerkennungssystem von KEYENCE – insbesondere die Modellreihe LS-9000 – ist speziell darauf ausgelegt, die mit herkömmlichen Systemen verbundenen Einschränkungen zu überwinden und mehrere zusätzliche Vorteile zu bieten. Das System verwendet eine hochintensive grüne LED, die durch eine Linse fokussiert wird, um einen gleichmäßig verteilten und hochintensiven Lichtstrahl zu erzeugen. Dieser Strahl wird auf drei verschiedene CMOS-Sensoren gerichtet, die die Neigung (die automatisch Neigungsfehler korrigiert), die Position zwischen Sender und Empfänger sowie die Form eines Objekts messen.
Schnellster seiner Klasse
Die LS-9000-Serie verfügt über eine Abtastrate von bis zu 16.000 Hz, die herkömmliche Systeme weit übertrifft. Dies verbessert die Zykluszeiten deutlich und sorgt für stabilere Messungen.
Neigungs- und Vibrationskorrektur
Die CMOS-Sensoren sind in der Lage, Messobjekte, die sich aufgrund von Vibrationen plötzlich bewegen, eindeutig zu erkennen und Messfehler zu korrigieren. Das 3-CMOS-Messsystem integriert mehrere Messungen in einer. Der Monitor CMOS erkennt die Fehlausrichtungen des Werkstücks aus dem aufgenommenen Bild. Der Neigungsfehler wird automatisch entfernt, so dass er die Messergebnisse nicht beeinflusst.
Positionierung des Ziels
Der dritte CMOS-Sensor bestimmt die Position der Messung in zwei Achsen, wodurch die LS-9000 Serie die Position des Messobjekts im X-Y-Bereich bestimmen kann und die Rückmeldung zur Teileposition erheblich vereinfacht wird.
Robuste Konstruktion
Das Außengehäuse des Modells LS-9000 besteht aus Druckguss und wurde mechanisch von der internen optischen Einheit isoliert. Dies bedeutet, dass alle Stöße und thermischen Schwankungen vom Gehäuse absorbiert werden und die Optik im Inneren geschützt wird. Das Hauptgehäuse des Systems erfüllt die Schutzart IP67. Wenn Sie Ihre Kantenmesssensoren aufrüsten möchten, bietet KEYENCE eine breite Palette von Produkten aus den Kategorien Laser-Wegmesssensoren, 2D-Laser-Profilsensoren und Durchlicht-Lasermikrometer an. Wenn Sie weitere Fragen zur Integration von KEYENCE-Geräten in Ihre eigene Fertigungslinie haben, zögern Sie nicht, uns zu kontaktieren.
