Form- & Lagetoleranzen – Zeichnungen und Symbole
Geometrische Toleranzen werden durch Symbole auf einer Zeichnung festgelegt. Derzeit haben wir 16 Symbole für geometrische Toleranzen, die nach der von ihnen vorgegebenen Toleranz kategorisiert sind.
- Klassifizierung und Symbole der geometrischen Toleranzmerkmale
- „True Position“-Theorie (Maßwert im rechteckigen Rahmen)
Klassifizierung und Symbole der geometrischen Toleranzmerkmale
Im Folgenden finden Sie eine Liste von Symbolen, die für die geometrische Tolerierung verwendet werden. „Einzelnes Merkmal“ unter „Merkmalsebene“ bezeichnet Merkmale, die unabhängig von Bezugspunkten sind (d. h. sie erfordern keine Bezugspunktangabe). Ein Bezugspunkt ist ein theoretisches, ideales Merkmal, das zur Bestimmung der Ausrichtung, Lage und/oder des Rundlaufs festgelegt wurde. Ein verknüpftes Merkmal ist ein Merkmal, das sich auf einen Bezugspunkt bezieht und das die Ausrichtungstoleranz, Lagetoleranz und/oder Rundlauftoleranz angibt.
| Merkmalsebene | Toleranzart | Geometrische Eigenschaft | Symbol |
|---|---|---|---|
| Einzelnes Merkmal | Formtoleranz (Formabweichung) |
Geradheit |  |
| Ebenheit |  |
||
| Rundheit |  |
||
| Zylindrizität |  |
||
| Profiltoleranz der Linie |  |
||
| Profiltoleranz der Fläche |  |
||
| Verknüpftes Merkmal (Erfordert Bezugspunktmerkmal) |
Ausrichtungstoleranz | Parallelität |  |
| Rechtwinkligkeit |  |
||
| Winkligkeit |  |
||
| Lagetoleranz (Lageabweichung) |
Position |  |
|
| Koaxialität |  |
||
| Konzentrizität | |||
| Symmetrie |  |
||
| Profiltoleranz der Linie |  |
||
| Profiltoleranz der Fläche |  |
||
| Rundlauftoleranz (Rundlaufabweichung) |
Rundlauf |  |
|
| Gesamtrundlauf |  |
| Einzelnes Merkmal | |
|---|---|
| Formtoleranz (Formabweichung) | |
| Geradheit | |
| Ebenheit | |
| Rundheit | |
| Zylindrizität | |
| Profiltoleranz der Linie | |
| Profiltoleranz der Fläche | |
| Verknüpftes Merkmal (Erfordert Bezugspunktmerkmal) | |
|---|---|
| Ausrichtungstoleranz | |
| Parallelität | |
| Rechtwinkligkeit | |
| Winkligkeit | |
| Lagetoleranz (Lageabweichung) | |
| Position | |
| Koaxialität | |
| Konzentrizität | |
| Symmetrie | |
| Profiltoleranz der Linie | |
| Profiltoleranz der Fläche | |
| Rundlauftoleranz (Rundlaufabweichung) | |
| Rundlauf | |
| Gesamtrundlauf | |
Liste der geometrischen Toleranzsymbole (maßgebliche Norm: ISO 5459)
„True Position“-Theorie (Maßwert im rechteckigen Rahmen)
Die „True Position“-Theorie ist das Prinzip, geometrische Eigenschaften (Position, Profil und Winkligkeit) unter Verwendung theoretisch genauer Maße (TED) anzugeben. Die theoretisch genauen Maße werden in rechteckige Rahmen geschrieben, während die Toleranzen für diese Position in Merkmalssteuerrahmen geschrieben werden.
Festlegen der Position

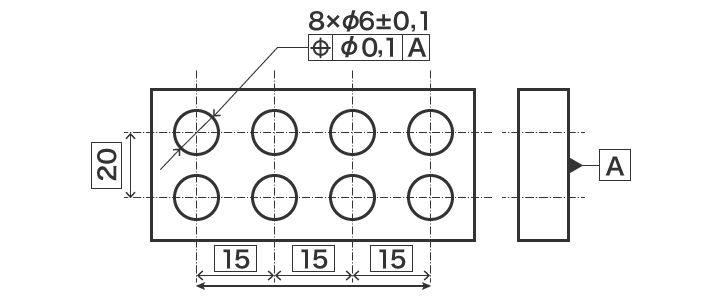

Wie in der folgenden Zeichnung dargestellt, können genaue Positionen nicht mit der auf der Maßtoleranz basierenden Angabe angegeben werden, da sowohl die Bezugsmaße als auch die Toleranzen die Gesamtsumme der Maßtoleranz (kumulierte Toleranz) bilden. Andererseits hat die TED-basierte Angabe keine Toleranzen, was bedeutet, dass keine kumulierte Toleranz erzeugt wird.
Festlegen der Toleranzzone
Um die Toleranzzone vorzugeben, verwenden Sie in der „True Position“-Theorie theoretisch genaue Maße (TED), um die Spezifikation in der Mitte des Toleranzwertes genau anzugeben.

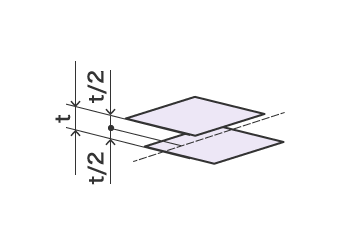

Wenn das Merkmal ein Punkt ist, ist die Toleranzzone ein Kreis (a), oder eine Kugel, die sich um diesen Punkt dreht. Wenn das Merkmal eine Gerade ist, dann liegt die Toleranzzone zwischen zwei parallelen Ebenen (b), die jeweils genau um die Hälfte des Toleranzwertes von dieser Geraden getrennt sind. Alternativ kann die Toleranzzone auch eine zylindrische Toleranzzone mit dieser Geraden als Mittelachse sein (c).
