So messen Sie Rund- und Drehteile
Das Messen von Rundteilen kann eine Herausforderung sein. Zu den Rund- und Drehteilen gehören Schrauben, Zahnräder, Achsen und Wellen. Diese Teile können nicht einfach mit einer Mikrometerschraube oder einem Messschieber gemessen werden, da es fast unmöglich ist, zu wissen, ob Sie den gesamten Durchmesser oder nur einen Teil davon messen.
Rund- und Drehteile sind grundlegende Teile für größere Baugruppen und ohne sie könnten Systeme versagen. Deshalb ist es notwendig, dass Sie Rund- und Drehteile genau messen können. Automatisierte Systeme wie die optischen Messgeräte sind eine Lösung für alle, die mit der Messung von Rund- oder Drehteilen zu kämpfen haben.
Im Folgenden betrachten wir die kritischen Aspekte der Drehteilmessung, einschließlich der Messung von Rundheit, Steigung, Rundlauf und Gesamtrundlauf. Sie erfahren, warum Mikrometerschrauben in Sachen Effizienz nicht mehr mithalten können und warum optische Messgeräte die beste Lösung für die Messung von Drehteilen sind.
Was sind Drehteile?

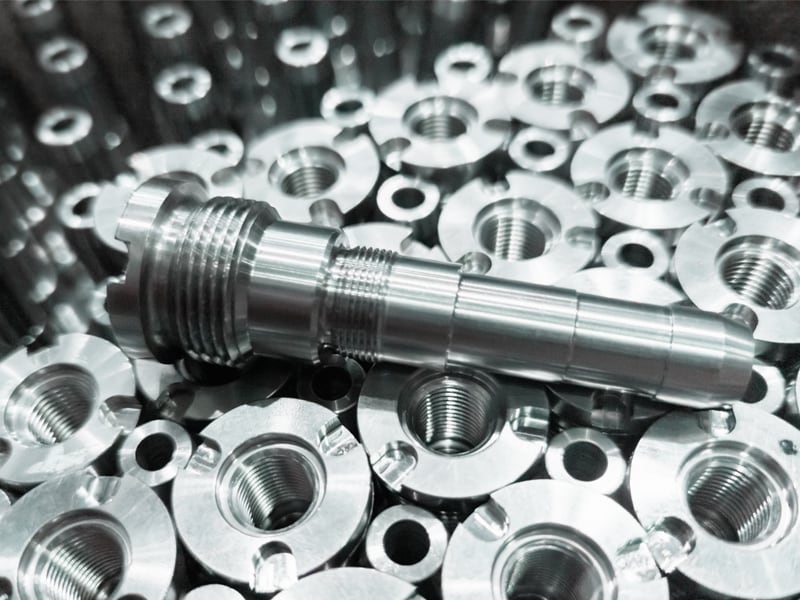

Drehteile sind zylindrische oder kugelförmige Teile, die mit einer Drehbank, einem Fräser oder einer Bohrmaschine hergestellt werden.
Diese Teile bestehen oft aus Metall und werden in der Automobil-, Luft- und Raumfahrt-, Fertigungs- und Medizinprodukteindustrie als Lager, Schraubengewinde, Kurbelwellen, Motorteile und Hydraulikkomponenten verwendet.
Messen von Steigung, Rundlauf und Gesamtrundlauf an Drehteilen
Steigung, Rundlauf und Gesamtrundlauf sind wichtige Maße für Drehteile. Diese Merkmale sind für die korrekte Funktion der Teile ausschlaggebend.
Messen der Steigung an Drehteilen
Die Steigung ist der Abstand zwischen zwei benachbarten Gewinden. Sie wird durch Maßhaltigkeitsprüfung des Gewindes bei 180 Grad bestimmt. Die Messung der Steigung kann mit einer Mikrometerschraube, einem optischen Prüfgerät oder einer Standardmikrometerschraube erfolgen.
- Mikrometerschraube für die Messung von Drehteilen
-
Eine Mikrometerschraube ist eine spezielle Messschraube zur Messung der Steigung. Es handelt sich um eine manuelle Methode, bei der das Gewindeteil zwischen die Mikrometerspindel geklemmt und die Ratsche gedreht wird, bis das Drehteil dazwischen gequetscht wird. Die Mikrometerschraube ist ein spezialisiertes Gerät, da die Spindel eine Spitze hat, die in das Gewinde passt.
- Standardmikrometerschraube für die Messung von Drehteilen
-
Die Messung der Steigung mit einer Standardmikrometerschraube ist ebenfalls eine manuelle Methode, bei der die Drei-Draht-Methode verwendet wird. Drei Drähte dienen als Platzhalter, damit die Mikrometerspindel das Gewindeteil zusammendrücken und die Steigung messen kann.
- Optisches Messgerät zur Messung von Drehteilen
-
Optische Messgeräte sind einfacher und effizienter als Mikrometerschrauben. Diese Geräte verwenden Licht und eine Kamera, um automatisch ein Bild der Gewinde aufzunehmen. Dann werden mit einer speziellen Software die Steigung, der Gewindeflankendurchmesser und der Winkel bestimmt.
Messen des Rundlaufs bei Drehteilen
Der Rundlauf ist die Abweichung, die ein Drehteil von seinem Bezugspunkt hat, wenn es sich dreht. Einfacher ausgedrückt gibt der Rundlauf an, wir stark ein Drehteil von Seite zu Seite wackelt, anstatt gleichmäßig um seine Mittelachse zu rotieren.
Um den Rundlauf zu messen, bestimmen Sie den Bezugspunkt und die zulässige Toleranz. Die Toleranz für den Rundlauf gibt an, wie weit die Drehung senkrecht zur Bezugsachse abweichen darf. Verwenden Sie dann eine Rotationseinheit oder eine Messuhr, um das Teil um 360 Grad zu drehen.
Messen des Gesamtrundlaufs bei Drehteilen
Der Gesamtrundlauf bezieht sich auf die Messung des Rundlaufs auf einer axialen und einer radialen Skala. Das Verfahren ähnelt dem Rundlaufverfahren, mit dem Unterschied, dass Angaben für alle geometrischen Abweichungen erfasst werden.
Rundlaufberechnungen können im Allgemeinen nur mit optischen Prüfgeräten mit einem Rotationsaufsatz effizient durchgeführt werden. Mit diesem System können Sie in wenigen Sekunden einen Rundlauf/Gesamtrundlauf ermitteln, anstatt ihn mühsam mit einer Messuhr zu messen.
Messen der Rundheit mit optischen Messgeräten
Die Messung der Rundheit mit einem optischen Messgerät hilft dabei, festzustellen, wie sehr ein Teil von einem perfekten Kreis abweicht. Perfekte Rundheit ist der Indikator für ein symmetrisch geformtes Drehteil. Ein asymmetrisches Teil hat zusätzliche Ausbuchtungen, so genannte Lappen, die außerhalb der Toleranz liegen.
Die Messung von Rundheitsabweichungen ist für die präzise Konstruktion von entscheidender Bedeutung, da selbst geringe Abweichungen die Funktionalität beeinträchtigen können. Es ist zwar möglich, die Rundheit mit Werkzeugen wie Mikrometerschrauben zu messen, aber optische Prüfgeräte sind effizienter und zuverlässiger.
Die optischen Messgeräte von KEYENCE verwenden Lichtprojektion, ein hochpräzises Objektiv und eine eigene Software, um Abmessungen sowie Form- und Lagetoleranzen wie z. B. Rundheit in nur wenigen Sekunden zu bestimmen. Das Licht und die Kamera finden kreisförmige Fehler, wie z. B. Rundlauffehler, und berechnen die Abweichung. Diese Geräte melden, ob die Abweichungen innerhalb der Toleranz liegen.
Messen von Drehteilen mit optischen Messgeräten
Das Messen von Drehteilen umfasst das Messen von Merkmalen wie Durchmesser, Dicke, Länge und Rundlauf. Die optischen Messgeräte von KEYENCE erreichen dies mit einer Rotationseinheit, einem telezentrischen Objektiv und einer eigenen Software.
Die von KEYENCE angebotene Rotationseinheit ist ein Zubehör für die optischen Messgeräte der Modellreihen IM und LM-X. Sie fixieren die Drehteile und drehen sie zum einfachen Messen. Die Rotationseinheit hebt das Teil an, sodass kein Herumrollen möglich oder manuelles Neupositionieren erforderlich ist. Während sich die Rotationseinheit dreht, sammelt die telezentrische Kamera verzerrungsfreie Messdaten in jedem beliebigen Drehwinkel.
Anwendungen in verschiedenen Branchen
Rund- und Drehteile werden häufig in der Automobilindustrie sowie in der Fertigungsindustrie, der Luft- und Raumfahrt und der Medizinprodukteindustrie verwendet. Diese Teile dienen in der Regel als Rückgrat oder haben eine stützende Funktion für eine größere Komponente. Aufgrund ihrer Funktion müssen Dreh- und Rundteile geprüft werden, damit sie keinen Schaden verursachen.
Integrieren der optischen Prüfung in die Messung von Rund- oder Drehteilen
Das Messen und Prüfen von Drehteilen ist ein wichtiger Vorgang vor der Montage. Ohne ordnungsgemäße Prüfung und Messung könnten Sie eine Komponente mit einem fehlerhaften Teil zusammenbauen. Die Wahl effizienter und genauer Messsysteme spart Ihnen Geld durch weniger Rückrufe und verbessert die Langlebigkeit Ihrer Produkte.
Optische Messgeräte sind die Antwort auf den Wunsch nach optimierten Messungen. Anstelle des mühsamen Einrichtens von Mikrometerschrauben und anderen Messgeräten wechseln Sie zur Multisensor Messmaschine LM-X oder zum Digitalen Messprojektor IM-8000 von KEYENCE. Diese optischen Messgeräte messen in nur zwei Schritten: Platzieren und Knopf drücken. Die Messung erfordert keine manuelle Arbeit, Schulung oder Positionierung.
Kontaktieren Sie uns noch heute, um eine kostenlose Vorführung zu erhalten und das Gerät in Aktion zu sehen.
