Was ist ein Data Matrix-Code?
Ein DataMatrix-Code (ECC200) kann in zwei Varianten eingesetzt werden, quadratisch und rechteckig, und enthält immer eine gerade Anzahl von Modulen.
- Struktur von Data Matrix-Codes
- Struktur von Data Matrix-Codes (ECC200)
- Genaue Angaben zu Data Matrix-Codes
- GS1 Data Matrix
Struktur von Data Matrix-Codes
Ein Data Matrix-Code ist ein Matrix-2D-Code, der 1987 von ID Matrix entwickelt wurde. Er wurde 1996 als ISS-Standard der AIMI und 2000 als ISO/IEC-Norm anerkannt.
Genaue Angaben | ||
---|---|---|
Mindestgröße | 10 × 10 Module | |
Maximalgröße | 144 × 144 Module | |
Maximale Datenkapazität | Numerisch | 3116 Zeichen |
Alphanumerisch | 2335 Zeichen |
ECC000, ECC050, ECC080, ECC100 und ECC140 sind ältere Versionen des Data Matrix-Codes. ECC200 ist die neueste Version des Data Matrix-Codes und kann quadratisch oder rechteckig konfiguriert sein.
ECC000, ECC050, ECC080, ECC100, ECC140
Diese bestehen aus einer ungeraden Anzahl Module von 9 × 9 bis 49 × 49 und verwenden Überlagerungskorrektur.
Da eine leichte Verzerrung die Ablesung bei großen Datenmengen stört, werden die älteren Versionen fast gar nicht mehr eingesetzt.
ECC200
ECC200 verfügt über eine verbesserte Fehlerkorrekturfähigkeit, um die Probleme mit der Verzerrung zu beseitigen.
Es verwendet Reed-Solomon für die Fehlerkorrektur, die Daten werden wiederhergestellt, wenn ein Teil des Codes beschädigt ist.
ECC200 ist international normiert. Im Allgemeinen wird die Version ECC200 eingesetzt, wenn ein Data Matrix-Code gefordert wird.
Struktur von Data Matrix-Codes (ECC200)
Ausrichtungsmuster und Uhrmuster
Der Datenbereich des Data Matrix-Codes wird von einem L-förmigen Rahmen umgeben, der Ausrichtungsmuster heißt, sowie von gepunkteten Linien, die Uhrmuster heißen. Die Lesegeräte erfassen diese Muster und bestimmen so die Position des Codes mit der Bildverarbeitung. Auf diese Weise kann ein Data Matrix-Code aus jeder beliebigen Richtung ausgelesen werden.
Wenn mehr als 24 × 24 Module vorhanden sind, wird der Code in Blöcke unterteilt, die nicht mehr als 24 Module pro Seite haben. Diese Struktur verhindert eine Verzerrung des Codes.
Codegröße und Anzahl an Blöcken
Es gibt vierundzwanzig Codegrößen, von 10 × 10 Modulen bis 144 × 144 Modulen (einschließlich sechs Größen für den rechteckigen Typ).

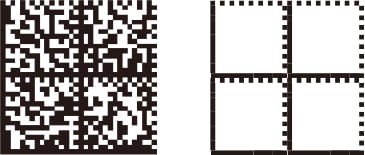

Wenn ein Code mehr als 26 × 26 Module hat (mehr als 24 × 24 Module für Daten), wird er in Blöcke aufgeteilt, die nicht mehr als 24 Module auf einer Seite haben, wie unten abgebildet. Diese Struktur verhindert eine Verzerrung des Codes.
Symbolgröße | Block | Datenzelle |
---|---|---|
10×10 bis 26×26 | 1 | 8×8 bis 24×24 |
28×28 bis 52×52 | 4 | 14×14 bis 24×24 |
64×64 bis 104×104 | 16 | 14×14 bis 24×24 |
120×120 bis 144×144 | 36 | 18×18 bis 22×22 |
Rand
Der Rand um einen Data Matrix-Code sollte größer sein als ein Modul.
Fehlerkorrekturcode (Reed-Solomon-Code)
Der Reed-Solomon-Code stellt die Daten wieder her, wenn der Data Matrix-Code beschädigt ist.
Anordnung der Daten und Fehlerkorrekturcode

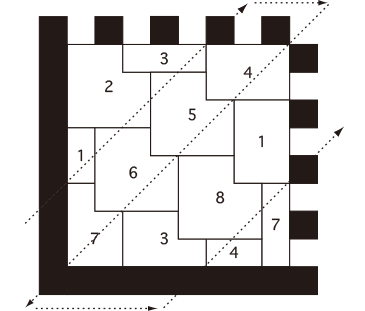

Daten und Fehlerkorrekturcodes sind wie unten gezeigt angeordnet.

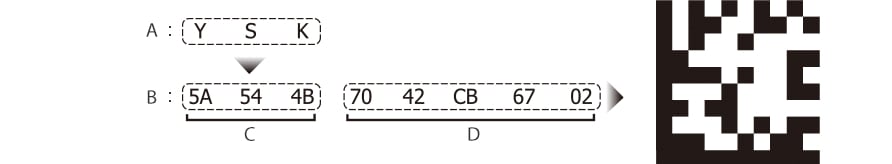

Zur Umwandlung von „YSK“ in einen Data Matrix-Code: YSK wird codiert und der Fehlerkorrekturcode berechnet, wie es unten dargestellt wird, und quadratisch angeordnet.
Genaue Angaben zu Data Matrix-Codes
Data Matrix-Code (ECC200) hat zwei Konfigurationen, quadratisch und rechteckig, und enthält immer eine gerade Anzahl an Zellen.
Quadratischer Typ
Genaue Angaben zu quadratischen Data Matrix-Codes (ECC200) | ||
---|---|---|
Mindestgröße | 10 × 10 Module | |
Maximalgröße | 144 × 144 Module | |
Maximale Datenkapazität | Numerisch | 3116 Zeichen |
Alphanumerisch | 2335 Zeichen | |
Binär | 1556 Zeichen |
Es gibt vierundzwanzig Symbolgrößen von 10 × 10 Modulen bis 144 × 144 Modulen. Wenn mehr als 24 × 24 Module vorhanden sind, wird der Code in Blöcke unterteilt, die nicht mehr als 24 Module pro Seite haben. Diese Struktur verhindert eine Verzerrung des Codes.
Rechteckiger Typ
Genaue Angaben zu rechteckigen Data Matrix-Codes (ECC200) | ||
---|---|---|
Mindestgröße | 8 × 16 Module | |
Maximalgröße | 16 × 48 Module | |
Maximale Datenkapazität | Numerisch | 98 Zeichen |
Alphanumerisch | 72 Zeichen | |
Binär | 47 Zeichen |
Es gibt für den rechteckigen Typ folgende sechs Größen.
- 8 × 18 Module (1 Block)
- 12 × 26 Module (1 Block)
- 16 × 36 Module (1 Block)
- 8 × 32 Module (2 Blöcke)
- 12 × 36 Module (2 Blöcke)
- 16 × 48 Module (2 Blöcke)
Bestimmung der Größe des Data Matrix-Codes
Die tatsächliche Größe des Data Matrix-Codes wird bestimmt, indem die Symbolgröße mit der druckbaren Größe des Moduls multipliziert wird.
Wenn die Größe des Moduls 0,25 mm beträgt,
Symbolgröße: 10 × 10 Module = 2,5 × 2,5 mm
Symbolgröße: 32 × 32 Module = 8,0 × 8,0 mm
Symbolgröße: 8 × 18 Module = 2,0 × 4,5 mm
Datenkapazität der Symbolgrößen
Quadratischer Typ
Modulzahl | Datenkapazität | Fehlerkorrekturverhältnis | ||
---|---|---|---|---|
Numerisch | Alphanumerisch | Binär | ||
10 x 10 | 6 | 3 | 1 | 25% |
12 x 12 | 10 | 6 | 3 | 25% |
14 x 14 | 16 | 10 | 6 | 28 bis 39% |
16 x 16 | 24 | 16 | 10 | 25 bis 38% |
18 x 18 | 36 | 25 | 16 | 22 bis 34% |
20 x 20 | 44 | 31 | 20 | 23 bis 38% |
22 x 22 | 60 | 43 | 28 | 20 bis 34% |
24 x 24 | 72 | 52 | 34 | 20 bis 35% |
26 x 26 | 88 | 64 | 42 | 19 bis 35% |
32 x 32 | 124 | 91 | 60 | 18 bis 34% |
36 x 36 | 172 | 127 | 84 | 16 bis 30% |
40 x 40 | 228 | 169 | 112 | 15 bis 28% |
44 x 44 | 288 | 214 | 142 | 14 bis 27% |
48 x 48 | 348 | 259 | 172 | 14 bis 27% |
52 x 52 | 408 | 304 | 202 | 15 bis 27% |
64 x 64 | 560 | 418 | 278 | 14 bis 27% |
72 x 72 | 736 | 550 | 366 | 14 bis 26% |
80 x 80 | 912 | 682 | 454 | 15 bis 28% |
88 x 88 | 1152 | 862 | 574 | 14 bis 27% |
96 x 96 | 1392 | 1042 | 694 | 14 bis 27% |
104 x 104 | 1632 | 1222 | 814 | 15 bis 28% |
120 x 120 | 2100 | 1573 | 1048 | 14 bis 27% |
132 x 132 | 2608 | 1954 | 1302 | 14 bis 26% |
144 x 144 | 3116 | 2335 | 1556 | 14 bis 27% |
Rechteckiger Typ
Modulzahl | Datenkapazität | Fehlerkorrekturverhältnis | ||
---|---|---|---|---|
Numerisch | Alphanumerisch | Binär | ||
8 x 18 | 10 | 6 | 3 | 25% |
8 x 32 | 20 | 13 | 8 | 24% |
12 x 26 | 32 | 22 | 14 | 23 bis 37% |
12 x 36 | 44 | 31 | 20 | 23 bis 38% |
16 x 36 | 64 | 46 | 30 | 21 bis 38% |
16 x 48 | 98 | 72 | 47 | 18 bis 33% |
GS1 Data Matrix
GS1-Data Matrix ist ein 2D-Codesymbol, das von GS1 für Distributionszwecke normiert worden ist. Es beruht auf dem Standard ECC200 und definiert folgende Regeln, um sich von einem herkömmlichen Data Matrix-Code zu unterscheiden.
Hauptinhalte eines GS1 Data Matrix-Codes
Verwendeter Code | DataMatrix ECC200 |
---|---|
FNC1 | [FNC1] steht am Anfang der Daten, um sie als Standard GS1 entsprechend zu definieren. |
Anwendungsidentifizierer (AI) | Am Anfang des Datenstreifens wird ein Identifizierungscode hinzugefügt, um zu definieren, welche Art von Information diesem Identifizierungscode folgt. Anwendungsidentifizierer (AI) sind von der ISO/IEC normiert. |
Daten von variabler Länge | Wenn Daten eingegeben werden sollen, deren Informationsmenge sich ändert (Daten von variabler Länge), wie z.B. die Menge, muss nach den Daten von variabler Länge [FNC1] als Trenner eingefügt werden. Dies [FNC1] ist so definiert, dass [GS] (1Dh im ASCII-Code) ausgegeben wird, wenn es von einem Codelesegerät ausgelesen wird. * [GS]: Gruppentrenner |
Druckgröße für ein GS1-Modul
GS1 empfiehlt folgende Größen für ein Modul, wenn GS1 Data Matrix-Codes ausgedruckt werden.
Empfohlene Modulgröße | Maximale Modulgröße | Mindestmodulgröße | |
---|---|---|---|
Druck auf ein Etikett | 0,300mm | 0,615mm | 0,255mm |
DPM | 0,380mm | 0,495mm | 0,380mm |
Beispiel für einen GS1 Data Matrix-Code
Element | AI | Daten |
---|---|---|
GTIN (14 feste Ziffern) | 01 | 04912345678904 |
Menge (variable Länge) | 30 | 100 |
Verfallsdatum | 17 | 120401 |
Verhältnis zu GS1-128
Der GS1 Data Matrix-Code hat dieselbe Datenstruktur wie die von GS1-128. Daher wird er am ehesten dann eingesetzt, wenn große Datenmengen verarbeitet werden müssen, obwohl der Druckbereich begrenzt ist. Darüber hinaus wird der GS1 Data Matrix-Code ein Standard im medizinischen Bereich. Da Codes direkt auf medizinische Instrumente aus Stahl aufgebracht werden müssen, wie zum Beispiel chirurgische Messer und Scheren, wurden diese Richtlinien erlassen.
Medizinisches Instrument aus Stahl: Ein Instrument aus Material wie rostfreiem Stahl, Aluminium, Kupferlegierungen, Titan oder Keramik, und das bei medizinischen Vorgängen und Operationen wiederholt eingesetzt wird.
