CODE 39 und Codabar

Aufbau von Code 39

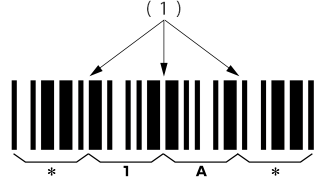

CODE 39 ist nach seinem Muster von Balken und Lücken benannt, wobei 3 von 9 Balken und Lücken breit sind. Die grundlegende Struktur lautet:

・Ein Buchstabe (Zeichen) wird mithilfe von 9 Balken und Lücken dargestellt.
・Anfang und Ende des Strichcodes sind durch Sternchen (*) gekennzeichnet (Start-/Stoppzeichen).
・Eine Lücke dient als Trennung zwischen den einzelnen Zeichen. Diese Lücke ist in der Regel so breit wie ein schmaler Balken. (Als maximale Breite ist ein Balken vorgeschrieben, der 3 bis 5,3 Mal breiter ist als der schmale.)

Herunterladen

Zeichendarstellung mit CODE 39

In der folgenden Tabelle ist die Zeichencodierung für CODE 39 aufgeführt.
Mit CODE 39 lassen sich Zahlen (0 bis 9), Buchstaben und Symbole (-, ., _ (Leerzeichen), *, $, /, +, %) darstellen.

Zeichen	Balkenmuster
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
-
.
LEERZEICHEN
$
/
+
%
*

Herunterladen

Merkmale von CODE 39

• Da sich mit CODE 39 nicht nur Zahlen, sondern auch Buchstaben und Symbole darstellen lassen, kann auch eine Artikelnummer enthalten sein.
• Als Start-/Stoppzeichen wird ein Sternchen (*) verwendet.
• Ein Zeichen wird mithilfe von 9 Balken und Lücken dargestellt. Die größere Zahl an Balken und Lücken verhindert ein unvollständiges Ablesen und sorgt für höhere Zuverlässigkeit.
• Ein Zeichen wird mithilfe von 9 Balken und Lücken dargestellt. Aufgrund der größeren Zahl an Balken und Lücken ist dieser Strichcode im Vergleich zu allen anderen der längste.

Wenn die abzulesenden Daten Buchstaben enthalten, ist CODE 39 ideal geeignet.

Herunterladen

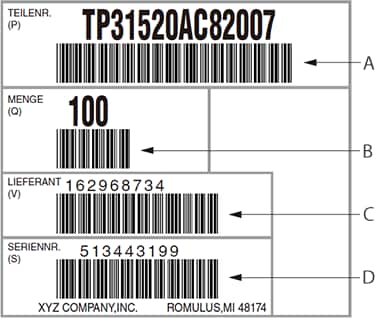

Anwendungsgebiete für CODE 39

CODE 39 wird hauptsächlich in der Industrie eingesetzt.

Herunterladen

Aufbau von Codabar

Codabar besteht aus 4 Balken und 3 Lücken (insgesamt 7 Elemente), wobei jedes schmale oder breite Element für ein Zeichen (Buchstabe) steht.
Die grundlegende Struktur von Codabar lautet:

• 7 Balken und Lücken stehen für ein Zeichen.
• Einer der Buchstaben A, B, C oder D (a, b, c oder d) steht am Anfang und am Ende des Strichcodes.
  (Start-/Stoppzeichen)

• Das Trennzeichen ist identisch mit dem von CODE 39.

Herunterladen

Codabar-Zeichenstruktur

Mit Codabar lassen sich Zahlen (0 bis 9), Buchstaben (A, B, C, D) und Symbole (-, $, /, ., +) darstellen.

Zeichen	Balkenmuster
0
1
2
3
4
5
6
7
8
9
-
$
:
/
.
+
A
B
C
D

Herunterladen

Merkmale von Codabar

Die Wahrscheinlichkeit, dass Stellen übersprungen werden, ist geringer als bei ITF. Der Strichcode kann kleiner ausfallen als mit CODE 39. Allerdings bedeutet das nicht, dass bei Codabar immer auch alles gelesen wird. Bei schlechter Druckqualität des Strichcodes kann es, wie unten dargestellt, auch hier zu Auslassungen kommen, wenn laserbasierte Codeleser verwendet werden.

Die zu breite Lücke wird als Stoppzeichen gelesen und die Lesung springt zum nächsten vermeintlichen Zeichen.

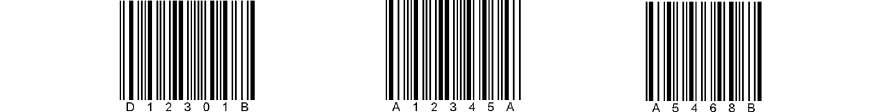

Da die Start-/Stoppzeichen beliebig kombinierbar sind, ist der Code vielseitig einsetzbar.
So kann beispielsweise A––––A für den Listenpreis, A––––Cfür den Sonderrabatt und C––––C für den Preis im Sonderverkauf verwendet werden.
