Positionsmessung der Laufringnut (innen und außen)

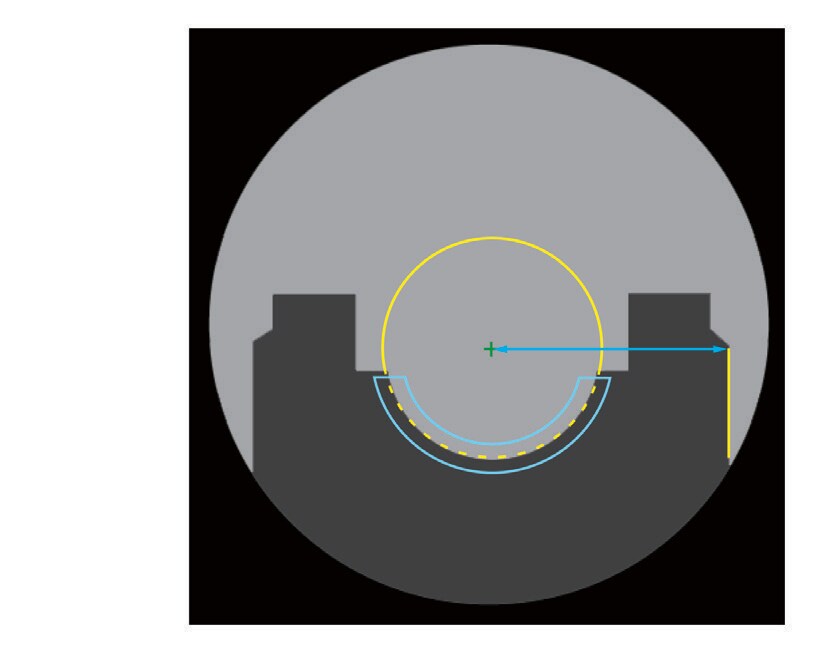

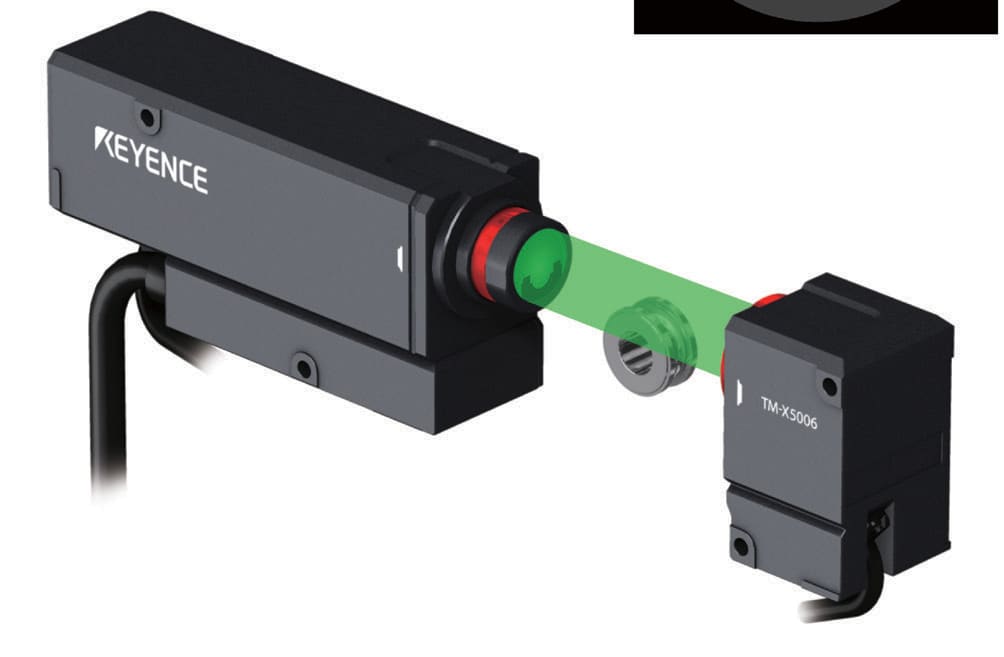

Um zwischen Außen- und Innenseite eines Lagers zu unterscheiden, wird die jeweilige Position der Laufringnut gemessen. Bislang wurden hierzu Bildverarbeitungssysteme und Sichtprüfungen verwendet, die jedoch aufgrund des extrem kleinen Unterschieds, den es zu erfassen galt, keine zuverlässigen Ergebnisse lieferten. Da die Modellreihe TM-X5000 ab Werk kalibriert ist und die Anforderungen nationaler Normen erfüllt, lassen sich Innen- und Außenflächen innerhalb eines Toleranzfensters von weniger als einem Mikrometer sehr exakt vermessen. Darüber hinaus verfügt sie über zwei telezentrische Objektive, die selbst bei einer veränderten Lage des Messobjekts noch präzise Messungen ermöglicht.
