Dicke/Breite
Bei der Auswahl eines Sensors für die Messung von Dicke oder Breite müssen Sie zunächst eine Methode auswählen. Material, Farbe und Position des Messobjekts sind mit entscheidend dafür, welche Option für Ihre Anwendung am besten geeignet ist. Sie können sich im Folgenden die gängigsten Lösungen ansehen oder eine kostenlose Beratung mit einem Experten vor Ort anfordern.

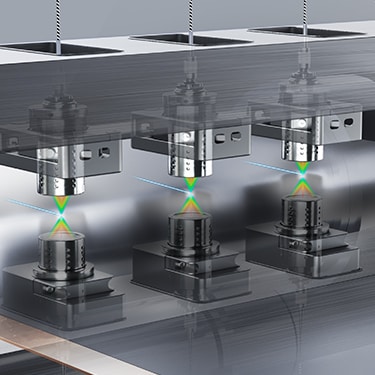

Die Dickenmessung erfolgt, indem das Messobjekt durch die optischen Achsen zweier zueinander ausgerichteter Sensoren geführt wird. Eine neu entwickelte Lochblendenoptik und eine passende Montagevorrichtung sorgen für hochstabile Dickenmessungen, die auch bei Änderungen der Umgebungstemperatur nicht beeinträchtigt werden. Der Einsatz in Hochtemperaturumgebungen ist ebenfalls möglich.
Durch die Verwendung von zwei 2D/3D Laser-Profilsensoren kann die Dicke eines Messobjekts an mehreren Stellen erfasst werden. Dies ermöglicht eine stabile Dickenmessung auch bei rauen Oberflächen.
Mit zwei Lichtbandmikrometern, die auf den gegenüberliegenden Seiten einer Folie angebracht werden, können Sie eine Breitenmessung durchführen und die Position der Folie unabhängig von Farbe und Material ermitteln.
2D-Lichtbandmikrometer können den Abstand zwischen einer Walze und einer Platte messen, um eine Dickenmessung durchzuführen. Zusätzlich kann durch Hinzufügen eines zweiten Sensors eine Breitenmessung durchgeführt werden.
Messen Sie transparente Folien und Beschichtungen mit nur einem Wegmesssensor. Konfokale Sensoren ermöglichen eine präzise Dickenmessung von einer Seite bei transparenten Messobjekten.

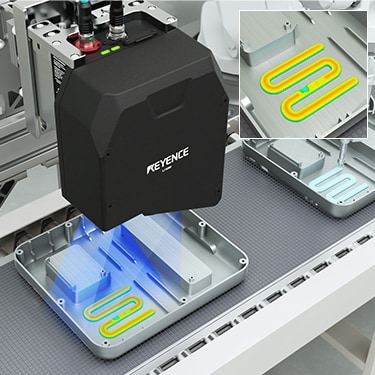

Die Prüfung erfolgt anhand von Höheninformationen, die durch das Scannen des Oberflächenprofils des Messobjekts erfasst werden. Details wie Dicke, Höhe, Breite und Volumen des Auftrags können gleichzeitig geprüft werden. Der revolutionäre Messkopf verfügt über einen eingebauten Scan-Mechanismus, der eine Prüfung unmittelbar nach der Montage ermöglicht.
Bisher wurden Vision-Sensoren für die OK/NG-Beurteilung auf Grundlage der beschichteten Fläche verwendet. Die Modellreihe LJ-X8000 ist jedoch in der Lage, das Volumen und die Position der Paste zu messen und kann daher auch für die Messung bei höherer Komponentendichte eingesetzt werden. Auf diese Weise lassen sich Materialkosten in der Produktion einsparen.
Die Gesamtschichtdicke wird unmittelbar nach der Beschichtung, vor dem Trocknen oder unter vergleichbaren Bedingungen gemessen. Die Sensorköpfe der Modellreihe CL können in explosionsgefährdeten Umgebungen eingesetzt werden. Die spezielle Durchführung (OP-88859) ermöglicht die Montage, ohne dass ein zusätzliches Gehäuse erforderlich ist.
