Erkennung basiert auf „Lichtmenge“
Sieben Erkennungprinzipien optischer Sensoren

Die Erkennung erfolgt, sobald das Zielobjekt die optische Achse zwischen Sender und Empfänger unterbricht.

• ・Großer Detektionsabstand
• ・Stabile Erkennungsposition
• ・Lichtundurchlässige Objekte können unabhängig von Form, Farbe oder Material erfasst werden
• ・Leistungsstarker Strahl

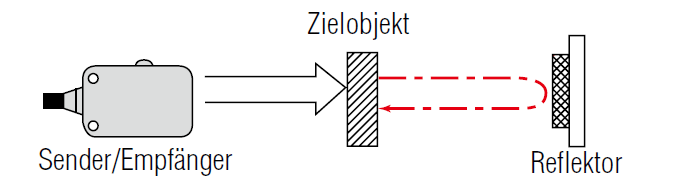

Die Erkennung erfolgt, sobald das Zielobjekt die optische Achse zwischen Sensorkopf und Reflektor unterbricht.

• ・Der Reflektor kann auch bei beengten Platzverhältnissen verbaut werden
• ・Einfache Verdrahtung
• ・Größerer Detektionsabstände als beim diffus reflektierenden Sensortyp
• ・Leicht einstellbare optische Achse
• ・Lichtundurchlässige Objekte sind unabhängig von Form, Farbe oder Material erkennbar

Die Erkennung erfolgt durch eine Veränderung der Lichtmenge, wenn das emittierte Licht vom Zielobjekt reflektiert wird.

• ・Platzsparend (es muss nur eine Sensoreinheit installiert werden)
• ・Keine Anpassung der optischen Achse erforderlich
• ・Erkennung auch von reflektierenden durchsichtigen Zielobjekten
• ・Farbunterscheidung möglich

Die Erkennung erfolgt durch eine Veränderung der Lichtmenge, wenn der emittierte Lichtstrahl (fokussierter Lichtpunkt) vom Zielobjekt reflektiert wird.

• ・Erkennung sehr kleiner Zielobjekte
• ・Erfassung von Markierungen am Zielobjekt möglich
• ・Detektion auch durch schmale Öffnungen möglich
• ・Sichtbarer Lichtpunkt

Lichtquelle und Lichtaufnahmeelement (Sender und Empfänger) sind in einem bestimmten Winkel zueinander verbaut. Eine Erkennung ist auf einen kleinen Bereich begrenzt, in dem sich die beiden optischen Achsen schneiden.

• ・Minimaler Einfluss des Hintergrunds hinter dem Zielobjekt
• ・Flache Hysterese
• ・Erfassung sehr kleiner Höhenunterschiede
• ・Sichtbarer Lichtpunkt

Detektion des Zielobjekts in einem bestimmten Abstand durch den Einfallswinkel des vom Zielobjekt reflektieren Lichts.

• ・Keine Beeinträchtigung durch stark reflektierende Objekte oder Hintergründe
• ・Stabile Erkennung von Materialien mit variablem Reflexionsgrad und wechselnden Farben
• ・Sehr präzise Erkennung selbst sehr kleiner Objekte
• ・Sichtbarer Lichtpunkt

Wenn der Lichtstrahl auf ein Zielobjekt trifft, wird er je nach Glanz der Oberfläche unterschiedlich reflektiert. Der Sensor erkennt die unterschiedlichen Glanzeigenschaften anhand des reflektierten Lichts (Spiegel- oder diffuse Reflexion).

• ・Online-Erkennung möglich
• ・Erkennung unabhängig von der Farbe des Zielobjekts
• ・Auch durchsichtige Zielobjekte werden erfasst
