Was ist ein bildbasierter Höhenvergleichssensor?

Überblick

Die Kombination aus Kamera und abstandsbasierter Lasermessung ermöglicht eine bildbasierte Lokalisierung des Zielobjekts und eine zeitgleiche laserbasierte Überprüfung von Distanzen und Höhen. Dabei ist eine Messung an mehreren Punkten zeitgleich möglich.

Positionskorrektur durch Bilder

Punktbasierte Höhen- und
Abstandskontrolle – an
mehreren Punkten zeitgleich

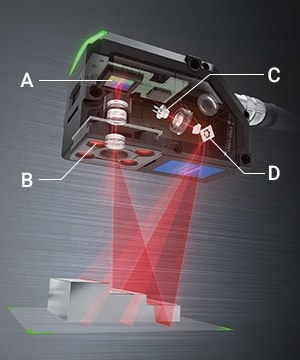

Funktionsprinzip

1. A: Hochempfindlicher CMOS-Sensor
2. B: Leistungsstarke LED-Beleuchtung
3. C:Leistungsstarker Laser
4. D:Hochpraziser MEMS-Spiegel

Im Drive Scan-System werden die Bilddaten und die Höheninformationen in einem einzigen Lichtaufnahmeelement (CMOS) erfasst. Mit der integrierten Kamera wird die Position des Objekts erfasst, um die Messposition nachzuführen.
Der Laser prüft die vorgegebenen Punkte und berechnet Höhen und Abstände über den CMOS-Sensor. Der Laser wird dabei hochpräzise über einen schwenkbaren MEMS-Spiegel gesteuert.
