Typen von Lichtwellenleiter
Klassifizierung
Es gibt zahlreiche Varianten von Lichtwellenleitern. Da die Faser keine elektronischen Komponenten beinhaltet, sind ihr hinsichtlich Größe und Form praktisch keine Grenzen gesetzt. Im Folgenden finden Sie ein Klassifizierungsbeispiel für die bei KEYENCE erhältlichen Lichtwellenleiter (Modellreihe FU).
Einfache Montage und platzsparende Installation

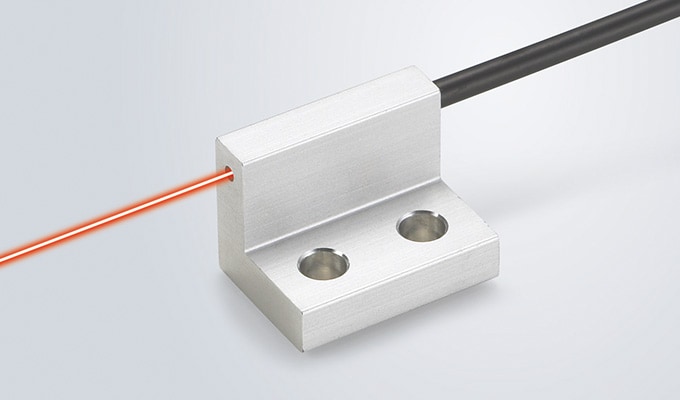

Integrierter Montagewinkel
Der Sensor ist in einer als Montagewinkel verwendbaren Halterung integriert, was die Installation vereinfacht.

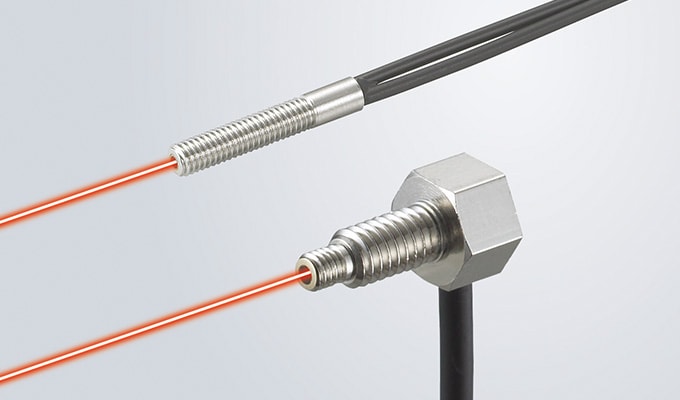

Optiken mit Gewinde und Sechskantköpfen
Lichtleitermodelle mit Gewindeund Sechskantköpfen können schnell in einer Halterung oder Maschine fixiert werden.

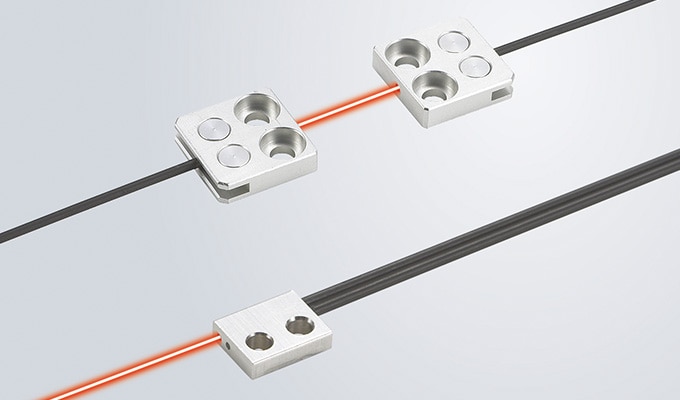

Flache Montagehalterung
Diese Lichtleiter mit flacher Montagehalterung können selbst bei engen Platzverhältnissen installiert werden.

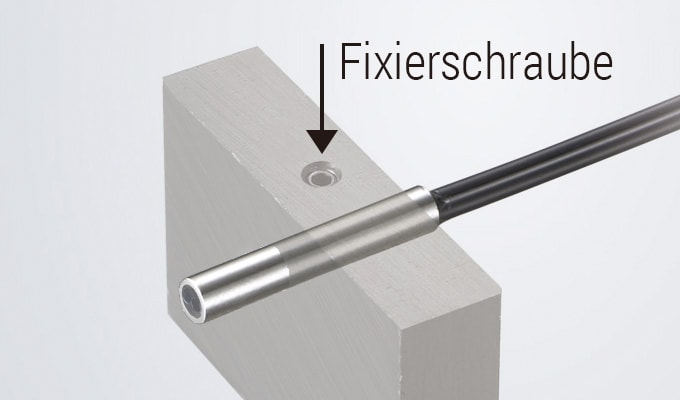

Zylinderförmige Lichtleiter
Diese Lichtleiter eignen sich für die Montage bei engen Platzverhältnissen. Für die Installation langt eine Durchgangsbohrung, in der die Optik dann mit einer Schraube fixiert wird.

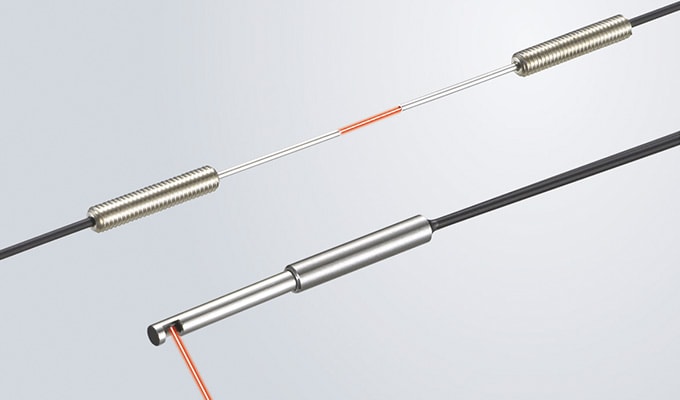

Hülse
Der Lichtleiter ist in einer dünnen Hülse montiert. Dadurch ist eine Montage bei sehr engen Platzverhältnissen möglich. Die Produktpalette umfasst auch Hülsen mit seitlichem Lichtaustritt oder biegbaren Hülsen.
Detektion von schwer erkennbaren Objekten
Schmale Strahlachsen und große Entfernung
Optiken mit einer fokussierten Strahlachse und mit einem Blendenwinkel von 6°. Diese Modelle haben eine reduzierte Störlichtanfälligkeit für zuverlässige Erfassung und ermöglichen eine Erkennung auch aus der Ferne.

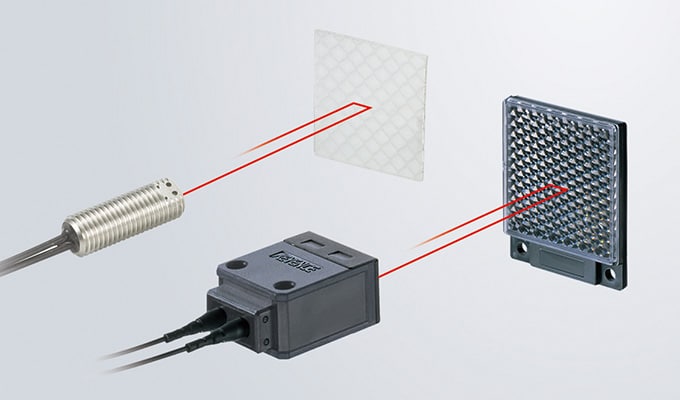

Erkennung transparenter Objekte
Die Verwendung von Lichtleitern mit einem Spiegel oder Reflektor vereinfacht die Installation im Vergleich zu einem Lichtschrankenmodell. Zusätzlich ist die Erkennung transparenter Objekte möglich.

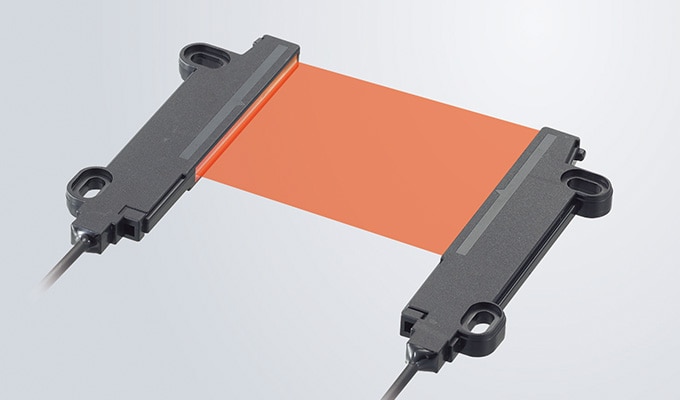

Großer Erkennungsbereich / Unterschiedliche Positionen
Lichtleiter mit einem Lichtband können eingesetzt werden, wenn die Position der Objekte nicht klar definiert ist (z.B. bei fallenden Objekten).
Fokussierter Lichtpunkt
Die Lichtpunktgröße und Brennweite sind einstellbar, weshalb keine Veränderung des Montageabstands zwischen Lichtleiter und Objekt mehr nötig ist.
Füllstandserkennung
Lichtleiter für die genaue Erkennung von Füllständen sind als Typen zur Montage an transparenten Röhren oder als Eintauchsensoren verfügbar.
Einsatz in anspruchsvollen Umgebungen

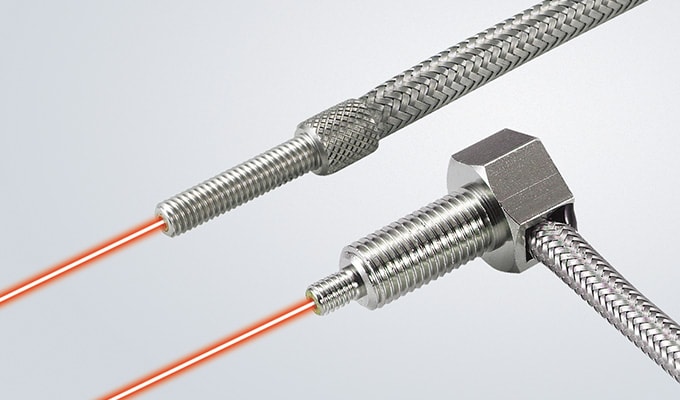

Robuste Bauweise
Diese robusten Lichtleitermodelle mit einem robusten Schutzmantel widerstehen auch hohen Beanspruchungen und Belastungen.
Kontakt mit Öl / Chemikalien
Dank der Fluorkunststoffbeschichtung können diese Lichtleitermodelle in fast jeder Umgebung verwendet werden - z.B. dort, wo Öl- oder Chemikalienspritzer auftreten.
High-Flex Anwendungen
Diese Lichtleiter bieten eine hohe Flexibilität und Beständigkeit gegen haufige Biegungen.

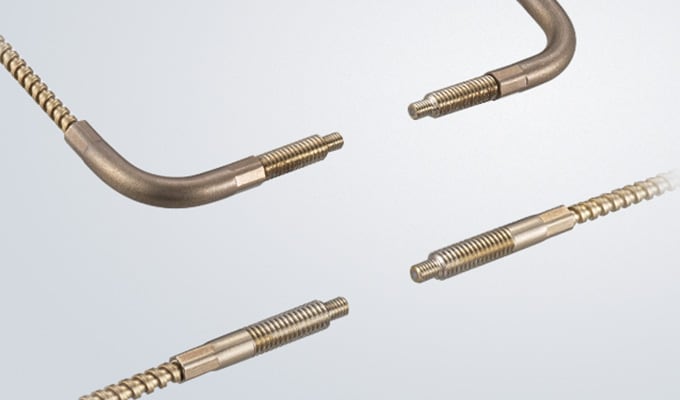

Vakuum
Lichtleiter für den Einsatz im Unterdruck und bei hohen Temperaturen.

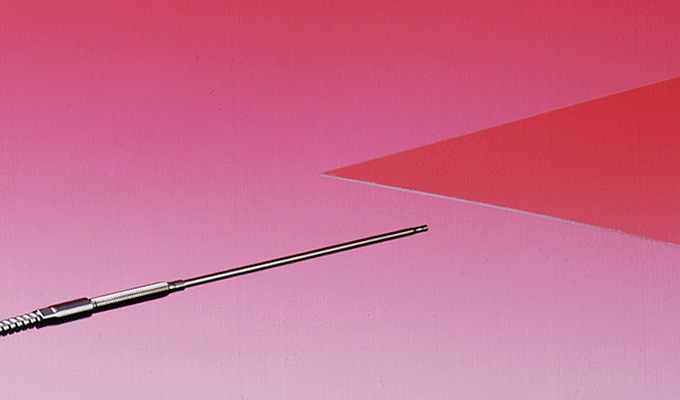

Hitzebeständig
Sehr gut für den Einsatz bei hohen Temperaturen (je nach Modell bis zu 350°C)
