Erkennung basiert auf „Kontakt“
Was ist ein Messtaster?
Überblick

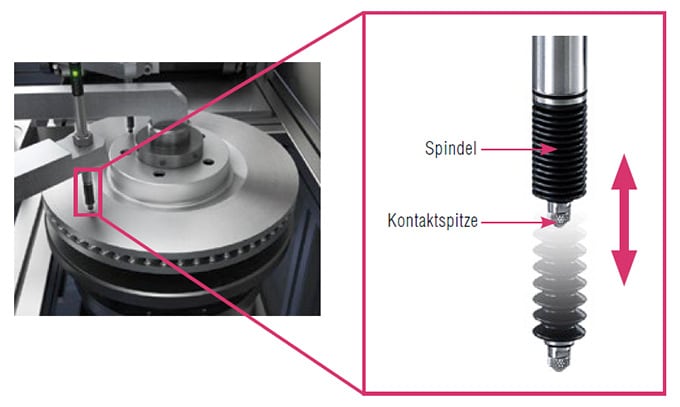

Wie der Name sagt, handelt es sich um einen Sensor, der durch direkten Kontakt die Position eines Zielobjekts erfasst. Ändert sich die Höhe der Spindel (siehe Abb. rechts), berechnet der Sensor intern die Wegstrecke. Messtaster werden hauptsächlich zur Erkennung der Höhe, Dicke oder Verwölbung eines Objekts verwendet.

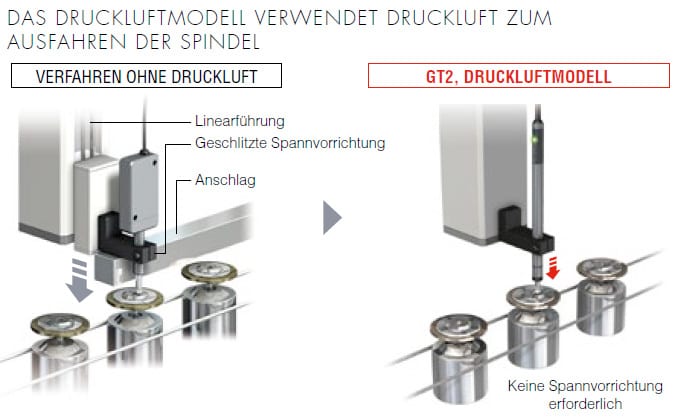

Möglichkeiten bei Messtaster mit Druckluftunterstützung
Die Spindel wird durch Druckluft gesteuert. Messungen lassen sich so mit befestigtem Messkopf durchführen. Dies bedeutet, dass zum Bewegen des Messkopfes keine Verfahrvorrichtung benötigt wird und dadurch weniger Platz und Arbeitszeit bei der Montage benötigt wird.
Merkmale
In der folgenden Tabelle sind typische Eigenschaften aufgeführt, die je nach Erkennungsmethode variieren können.
Vergleich der Sensortypen nach Erkennungsmethode
| Parameter | Induktiv | Optisch | Ultraschall | Laserfokus | Kontakt |
|---|---|---|---|---|---|
| Erkennbares Objekt | Metall | Nahezu alle Materialien | Nahezu alle Materialien | Nahezu alle Materialien | Feste Objekte |
| Arbeitsabstand | Kurz | Normal | Lang | Kurz | Kurz |
| Genauigkeit | Hoch | Hoch | Gering | Hoch | Hoch |
| Ansprechzeit | Schnell | Schnell | Langsam | Normal | Langsam |
| Staub, Wasser, Öl usw. | Keine Beeinträchtigung | Normal | Normal | Normal | Keine Beeinträchtigung |
| Größe der Objektoberfläche | Normal | Klein | Groß | Klein | Klein |
| Parameter | Induktiv | Optisch | Ultraschall |
|---|---|---|---|
| Erkennbares Objekt | Metall | Nahezu alle Materialien | Nahezu alle Materialien |
| Arbeitsabstand | Kurz | Normal | Lang |
| Genauigkeit | Hoch | Hoch | Gering |
| Ansprechzeit | Schnell | Schnell | Langsam |
| Staub, Wasser, Öl usw. | Keine Beeinträchtigung | Normal | Normal |
| Größe der Objektoberfläche | Normal | Klein | Groß |
| Induktiv | Laserfokus | Kontakt |
|---|---|---|
| Erkennbares Objekt | Nahezu alle Materialien | Feste Objekte |
| Arbeitsabstand | Kurz | Kurz |
| Genauigkeit | Hoch | Hoch |
| Ansprechzeit | Normal | Langsam |
| Langsam | Normal | Keine Beeinträchtigung |
| Größe der Objektoberfläche | Klein | Klein |
Herunterladen
-
