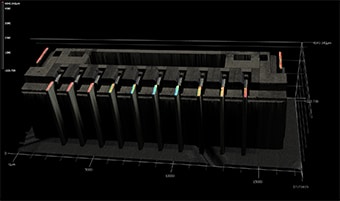

3D-Messung von Steckverbindern

3D-Messung von Steckverbindern

Die Nachfrage nach Steckverbindern hat aufgrund der Verbreitung von Digital- und Kommunikationsgeräten in den letzten Jahren zugenommen.
Zugleich haben auch die Steckertypen und -anwendungen zugenommen, was einen noch größeren Bedarf an Produktprüfungen und -analysen mit sich bringt. Die neuesten Modelle der Modellreihe VK-X von KEYENCE ermöglichen wiederholgenaue, automatische Messungen an mehreren Stellen desselben Messobjekts und die Erstellung von OK/n.i.O.-Analysevorlagen.
In diesem Abschnitt werden technische Informationen zu Steckverbindern sowie beispielhafte Überprüfungen mit 3D Laserscanning-Mikroskopen vorgestellt.

Was sind Steckverbinder?

Steckverbinder werden zum Verbinden von Kabeln, die in elektronischen Schaltkreisen und bei der optischen Übertragung eingesetzt werden, verwendet. Die Verwendung von Steckverbindern erleichtert das Verbinden und Trennen von elektrischen Leitungen.

Vorteile von Steckverbindern

  1. (1) Der Austausch durch einen neuen Steckverbinder erleichtert Reparaturen.
  2. (2) Leicht erweiterbar durch Modulbauweise.
  3. (3) Bauteile lassen sich leicht montieren und die Produktivität wird verbessert.

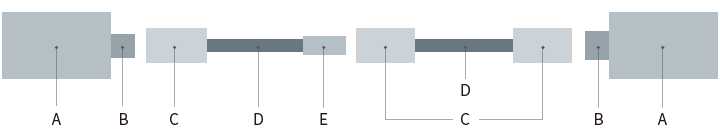

Allgemeine Bezeichnungen für Steckverbinder

A
Gerät/Panel
B
Steckerbuchse
C
Stecker
D
Kabel
E
Buchse
Stecker

Eine Seite des Anschlussverbinders mit nach außen weisenden Kontaktstiften. Er wird auch als männlicher Teil bezeichnet.
Er wird zusammen mit einer Buchse verwendet.

Buchse

Eine Seite des Anschlussverbinders mit nach innen weisenden Kontaktöffnungen. Sie wird auch als weiblicher Teil bezeichnet.

Steckerbuchse

Ein Stecker, der an einer Leiste oder einem Gehäuse angebracht und zusammen mit einem Stecker verwendet wird.

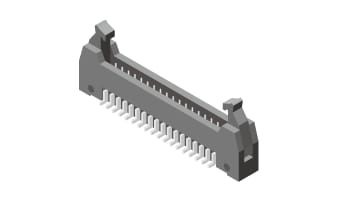

Stiftleiste

Der männliche Teil eines Platinensteckverbinders zum Anschluss von Flachkabeln, der zusammen mit einer Buchsenleiste verwendet wird.

Buchsenleiste

Der weibliche Teil eines Platinensteckverbinders zum Anschluss von Flachkabeln, der zusammen mit einer Stiftleiste verwendet wird.

Aufbau eines Steckverbinders

Kontakt

Pins, die beim Anschluss der Steckverbinder elektrischen Kontakt herstellen. Zwei gängige Arten sind Messer-/Federkontakte und Bellows-Kontakte.

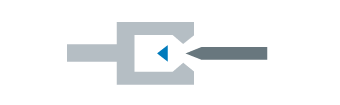

Messer-/Federkontakt

Die Bezeichnung leitet sich von der Form ab.

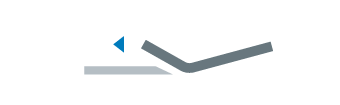

Bellows-Kontakt

Die englische Bezeichnung „bellow“ bezieht sich auf seine gebogene Form. Der Kontakt wird durch Biegen eines dünnen Plättchens hergestellt und sorgt aufgrund des Oberflächenkontakts für hohe Zuverlässigkeit und Kontaktsicherheit.

Pin

Pins werden für den Anschluss an eine Leiterplatte verwendet. Je nach gewünschter Ausrichtung können gerade oder rechtwinklige Pins verwendet werden.

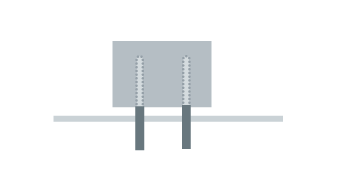

Gerader Pin

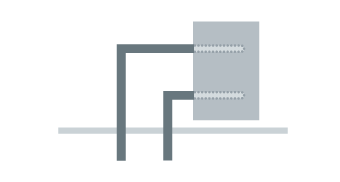

Rechtwinkliger Pin

Gehäuse

Das Gehäuse ist ein Isolator zur Aufnahme der Kontakte - auch Ummantelung genannt.

Verwendungszwecke und Kategorien von Steckverbindern

Verbindung innerhalb des Geräts

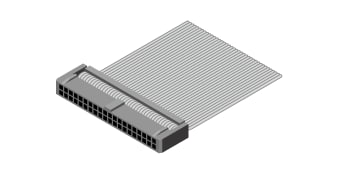

Verbindung von Leiterplatte und Leitung

Flachkabelverbindungen werden hauptsächlich innerhalb von Geräten verwendet.
Sie bestehen aus einer Reihe von Stift- und Buchsenleisten.

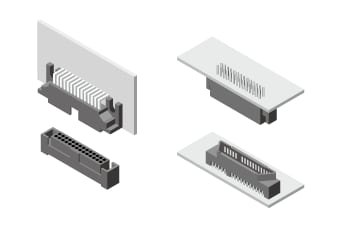

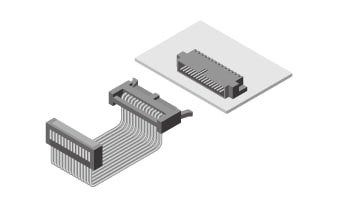

Board-to-Board-Steckverbindung

Die Form des Steckverbinders unterscheidet sich, wenn mehrere Platinen übereinander angeordnet werden oder wenn eine Seite vertikal ausgerichtet wird. Stift- und Buchsenleiste werden als Einheit verwendet.

Verbindung von Gerät zu Gerät

Wenn eine Verbindung zwischen Geräten erfolgen soll, werden sie auch als E/A- (Eingang/Ausgang) oder I/F (Interface)-Steckverbinder bezeichnet. Runde, rechteckige, koaxiale und optische Steckverbinder sind üblich.

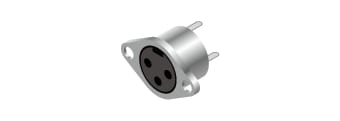

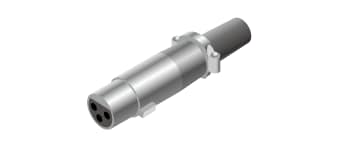

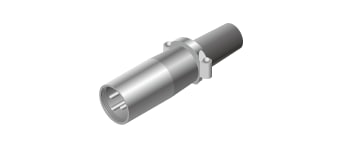

Rundstecker

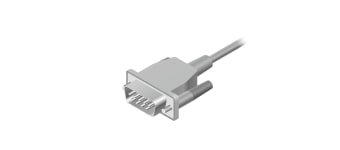

Rechteckstecker

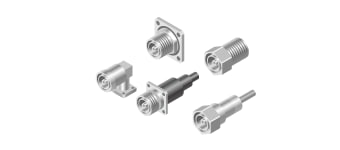

Koaxialstecker

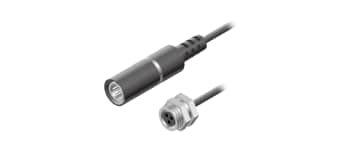

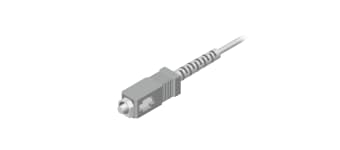

Optischer Steckverbinder

Anwendungsbeispiele für die Überprüfung von Steckverbindern

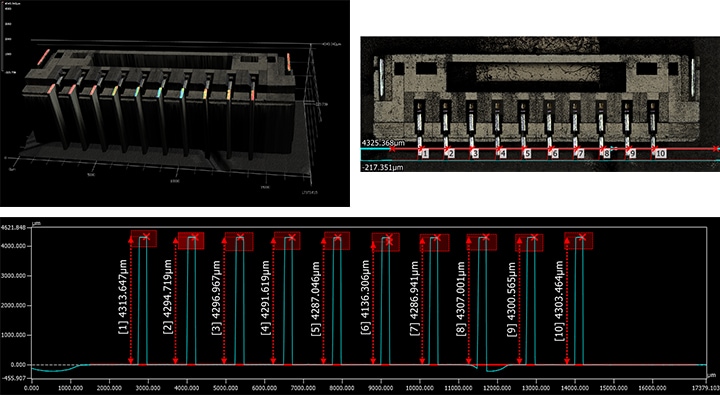

Koplanaritätsprüfung

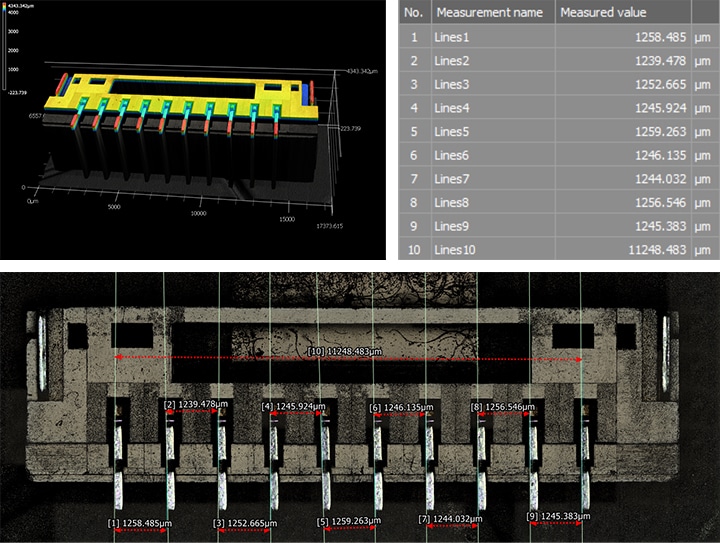

Stufenmessung

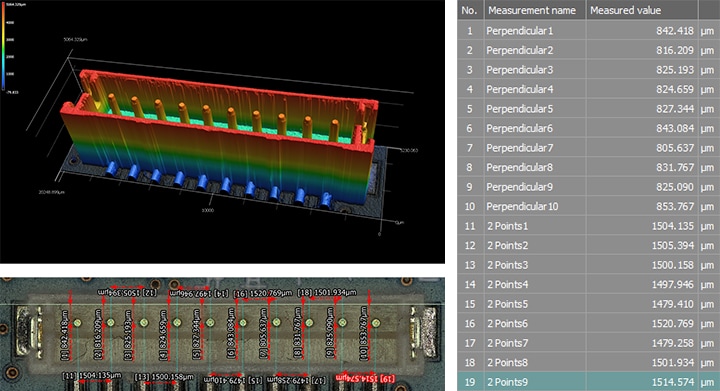

Überprüfung der Pin-Planarposition

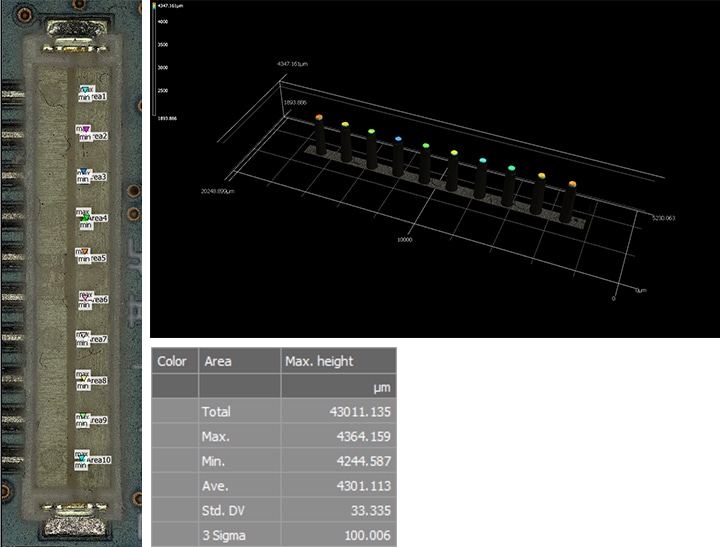

Überprüfung der Pinhöhe

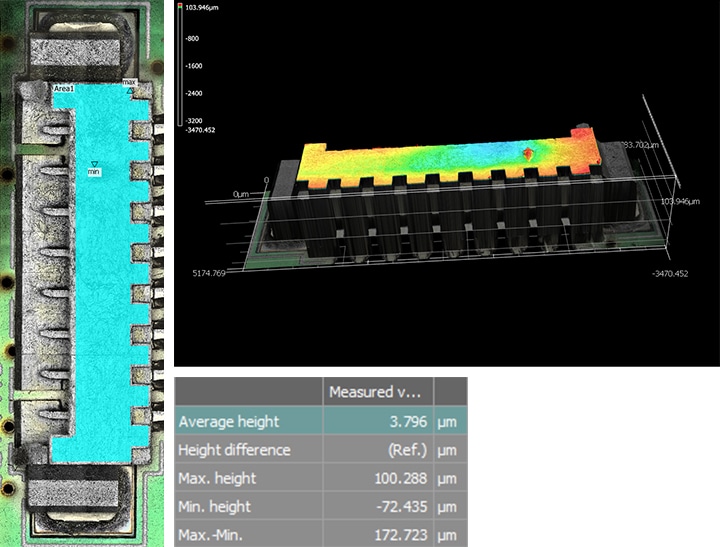

Ebenheitsprüfung von Gehäusen
Die Höhenfarbanzeige ermöglicht die Visualisierung der Ebenheit.
Die Oberflächenmessfunktion kann zudem automatisch die maximalen und minimalen Oberflächenpunkte messen.

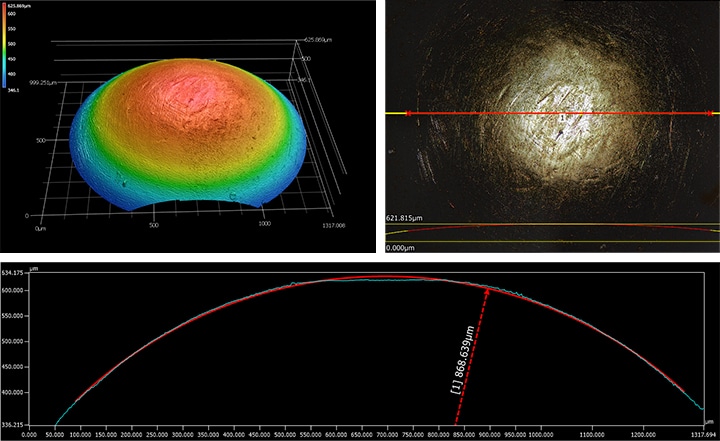

Überprüfung der Klemmenspitzenform
Messung von Mikrostrukturen, die mit taktilen Systemen nur schwer möglich ist.

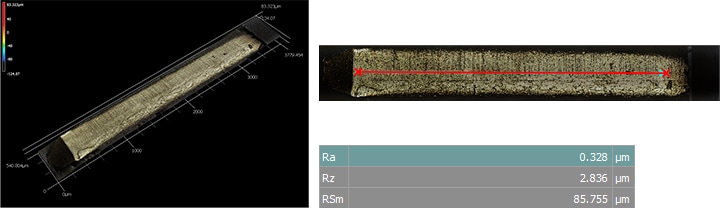

Überprüfung der Pin-Rauheit
Profilkurve

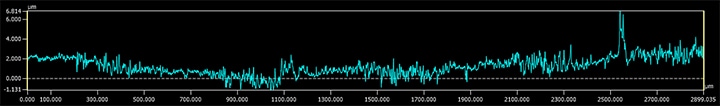

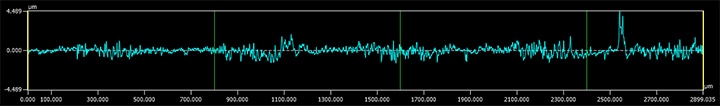

Rauheitskurve
Pin-Oberfläche 3D-Vergleichsbild
