MessgrundlagenToleranz und Messgenauigkeit
Was ist Toleranz?
Toleranz bezieht sich auf die zulässige Gesamtabweichung eines Objekts. Ausgedrückt wird sie in der Regel als auf einen vorgegebenen Sollwert bezogenen (+/-)-Wert. Produkte können sich infolge von Änderungen der Temperatur und der Luftfeuchtigkeit verformen. Diese Änderungen bewirken, dass sich das Material ausdehnt oder zusammenzieht, oder ein eingesetztes Messsystem falsche Werte liefert. Daher müssen hinsichtlich der für die Fertigung und die Überprüfung geltenden Sollwerte Fehler berücksichtigt werden. Können diese Fehler nicht toleriert werden, werden die meisten Produkte als nicht abnahmefähig beurteilt. Damit ist die Toleranz derart vorzugeben, dass der akzeptable Fehlerbereich (innerhalb dessen die Qualität noch gewährleistet ist) ausgehend vom Sollwert unter der Annahme festgelegt wird, dass Abweichungen in jedem Schritt auftreten.
Was ist Messgenauigkeit?
Genauigkeit bezeichnet das Maß der Richtigkeit einer Messung. Verwendet werden kann der Begriff der Genauigkeit in Aussagen wie „Da dieses Messsystem eine hohe Genauigkeit bietet, kann davon ausgegangen werden, dass die erwarteten Messergebnisse erreicht werden“ oder „Die Genauigkeit des Messsystems hat nachgelassen, es muss möglicherweise kalibriert werden“. Bezogen auf den Messvorgang ist Genauigkeit die Messgenauigkeit. Die Genauigkeit des Messgeräts kann bei der Abschätzung der Genauigkeit der Ergebnisse als Indikator verwendet werden. Messsysteme mit einer höheren Messgenauigkeit können Messungen genauer durchführen.
Wie Toleranz und Messgenauigkeit einander beeinträchtigen
Bei der Herstellung eines Zylinders mit einer Länge von 50mm und einer Toleranz von ±0,1mm (akzeptabler Bereich: 49,9 bis 50,1mm) soll die Überprüfung mit einem Messsystem wie folgt vorgenommen werden.
- Messsystem A: Genauigkeit ±0,001mm
- Messsystem B: Genauigkeit ±0,01mm
- Messsystem C: Genauigkeit ±0,03mm
Gemäß den vorstehenden Angaben ist der akzeptable Bereich für die einzelnen Messsysteme wie folgt.
- Messsystem A: 49,901 bis 50,099mm
- Messsystem B: 49,910 bis 50,090mm
- Messsystem C: 49,930 bis 50,070mm
Wie vorstehend gezeigt, können mit Messsystemen einer höheren Genauigkeit genauere Ergebnisse erzielt werden. Darüber hinaus kann bei einer höheren Messgenauigkeit die Anzahl der Produkte mit akzeptablen Toleranzen, welche irrtümlich als nicht akzeptabel beurteilt werden, verringert werden.

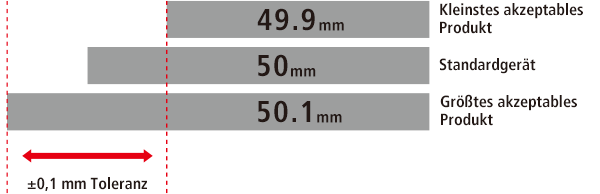

- Referenzprodukt: 50mm, Toleranz: ±0,1mm
