MessgrundlagenWas sind Wegmesssensoren und digitale Dimensionsmesssysteme?

Was sind Wegmesssensoren?

Mit einem Wegmesssensor wird der Weg zwischen einem Objekt und einer Referenzposition gemessen. Wegmesssensoren können zusätzlich zur Wegmessung für die Dimensionsmessung zur Bestimmung der Höhe, Dicke und Breite eines Objekts verwendet werden. In Abhängigkeit von der Anwendung, von der erforderlichen Genauigkeit und von der Einsatzumgebung muss das am besten geeignete Gerät ausgewählt werden. Messungen mit Wegmesssensoren können in zwei große Kategorien unterteilt werden: Messungen ohne Kontakt mithilfe von Licht oder magnetischen Feldern bzw. Schallwellen und Messungen, die in direktem Kontakt mit dem Messobjekt durchgeführt werden.

Die Prinzipien und Merkmale der beiden Verfahren sind wie folgt.

Parameter	Optisch				Taktil
Parameter	Optischer Typ	Wirbelstromtyp	Ultraschalltyp	Laserfokusverfahren	Taktil
Messobjekte	Meisten Messobjekte	Metall	Meisten Messobjekte	Meisten Messobjekte	Fest
Messabstand	Normal	Kurz	Lang	Kurz	Kurz
Genauigkeit	Hoch	Hoch	Gering	Hoch	Hoch
Ansprechzeit	Schnell	Schnell	Langsam	Normal	Langsam
Staub, Wasser, Öl usw.	Normal	Stark	Normal	Normal	Stark

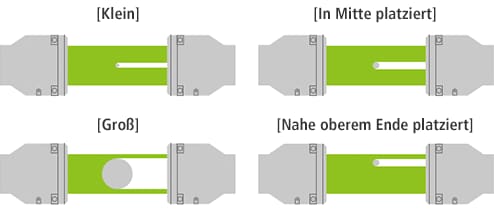

Messobjektoberfläche	Klein	Normal	Groß	Klein	Klein

Verschiedene Anwendungen

Wegmesssensoren werden für zahlreiche unterschiedliche Zwecke eingesetzt. Nachstehend einige Beispiele.

Zweck	Beispiel
Dicke	Prüfen, ob die Dicke von gewalzten Stahlblechen einheitlich ist, ob die Dicke von Verbundglas innerhalb der Vorgaben liegt usw.
Höhe und Stufe	Prüfen, ob die Höhe ausgerichteter Leiterplatten einheitlich ist und ob die Chips, die auf die Leiterplatten montiert werden, ungewöhnliche Stufen aufweisen.
Außendurchmesser	Messen des Außendurchmessers von in großen Stückzahlen hergestellten zylindrischen Komponenten, um zu bestimmen, ob sie akzeptabel sind oder nicht.
Wölbung und Ebenheit	Prüfen, ob ein Glassubstrat verwölbt ist, ob ein poliertes Metallteil eben ist usw.
Hub und Positionierung	Messen des Hubs eines Kameramoduls, ob das Messobjekt in der richtigen Position in der Verarbeitungseinheit angekommen ist usw.
3D-Form	Zusätzlich zur Prüfung von Komponenten auf Verwölbung Prüfen auf Verwölbung in alle Richtungen einer ebenen Oberfläche, anstatt nur in einer Linie.
