Objektive mit sehr hoher Auflösung und geringer Verzerrung Für optimale Bilderfassung bei 2- und 5-Megapixel-Kameras

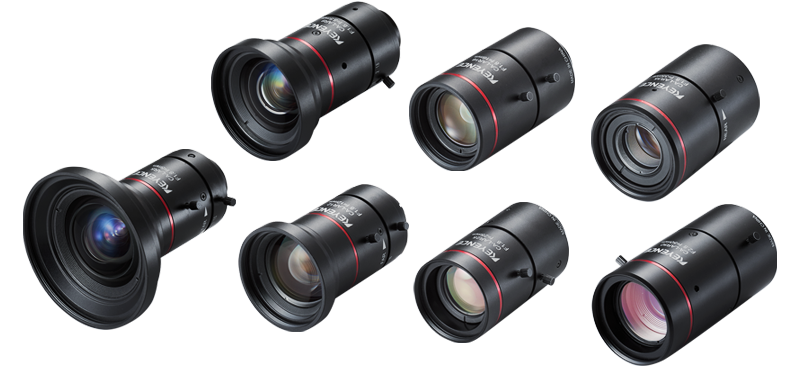

CA-LHR
Spezielle optische Konstruktion
Die Modellreihe CA‑LHR bietet ein Auflösungsvermögen von 200 Linienpaare/mm in der Mitte des Objektivs und 140 Linienpaare/mm zum Rand hin, was dem Doppelten von konventionellen KEYENCE-Objektiven mit hoher Auflösung entspricht. So lassen sich sehr kontrastreiche Bilder erzeugen und stabile Prüfungen von Abmessungen und Qualitätsmerkmalen an Prüfobjekten durchführen.
Auflösung in der Mitte
Dank der asphärischen Linse, der frei beweglichen Konstruktion und des Glases mit niedriger Streuung kann die Modellreihe CA‑LHR Abbildungsfehler auf ein Minimum reduzieren.
CA-LHR
Herkömmliches Objektiv
Auflösung am Rand des Bildbereichs
Die Modellreihe CA-LHR kann Bilder mit hoher Auflösung über den gesamten Bildbereich erfassen.
CA-LHR
Herkömmliches Objektiv
Mindestmessabstand
Durch den Einsatz eines gering streuenden Spezialglases konnten wir für alle Modelle einen Arbeitsabstand von 0,1 m erreichen. So lässt sich auch ohne Nahaufnahmering das gesamte Einsatzspektrum dieses Objektivs über einen breiten Bereich hinweg nutzen.
Bild mit einer 5-Megapixel-Kamera
CA‑LHR35, MA: 100 mm, kein Nahaufnahmering
Von der Bildmitte bis zum Rand lassen sich Bilder mit hoher Auflösung erzielen. Da der Arbeitsbereich auch ohne Nahaufnahmering auf 100 mm eingestellt werden kann, kann das gesamte Einsatzspektrum dieses Objektivs genutzt werden.
CA‑LHE35 + Nahaufnahmering: 22 mm, MA: 100 mm
In der Bildmitte wird dieselbe Auflösung erzielt, aber im Randbereich ist die Auflösung wegen des Effekts des Nahaufnahmerings schlechter.
