Bilderfassung und Analyse des Offsetdrucks mittels Digitalmikroskop

Wir begegnen dem Druck überall, auf Lebensmittel- und Medikamentenverpackungen, Büchern, Zeitschriften und vielen anderen Gegenständen.
In diesem Abschnitt werden Beispiele für die Bilderfassung und Analyse des Offsetdrucks mit unserem Digitalmikroskop vorgestellt.

Was ist Offsetdruck? (Geeignet für hohe Druckauflagen)
Beispiele für Bilderfassung und Analyse des Offsetdrucks mittels Digitalmikroskop

Was ist Offsetdruck? (Geeignet für hohe Druckauflagen)

Der Offsetdruck ist ein typisches Flachdruckverfahren.
Beim Flachdruck liegen druckende und nichtdruckende Elemente der Druckplatte auf einer Ebene. Bei diesem Druckverfahren werden mit Hilfe von Chemikalien lipophile und hydrophile (fett- und wasseranziehende) Bereiche auf einer Druckplatte erzeugt und die hydrophilen Bereiche mit Wasser befeuchtet. Die Farbe bleibt so an den lipophilen Bereichen der Druckplatte haften, während Sie von hydrophilen Bereichen abgestoßen wird.

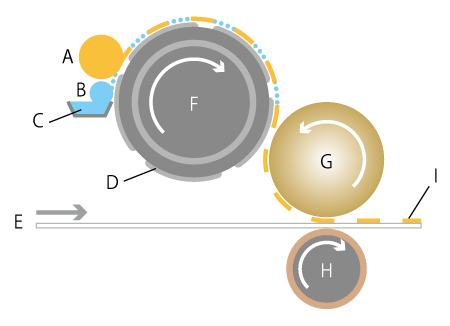

A: Farbwerk

B: Feuchtwerk

C: Feuchtmittel

D: Formzylinder (Druckplatte)　

E: Druckpapier

F: Druckformzylinder

G: Gummituchzylinder

H: Druckzylinder

I: Farbe

Die Farbe auf der Flachdruckplatte wird auf eine Kunststoff- oder Gummiwalze übertragen, die als Gummituchzylinder bezeichnet wird (Off), und dann auf das Papier gedruckt (Set). Dieses Verfahren wird als Offsetdruck bezeichnet, da es keinen direkten Kontakt zwischen der Druckplatte und dem Druckpapier gibt.
Beim Offsetdruck wird die Farbe von der Druckplatte auf eine Gummioberfläche übertragen und dann auf das Papier gesetzt.

Die Abstufung in Bildern, z. B. bei Fotografien, wird mit Rasterpunkten anstelle von Farbabstufungen dargestellt. Die Umwandlung von Daten in Rasterpunkte wird als Rasterung bezeichnet, und die Druckdefinition wird durch den Rastertyp und die Anzahl der Linien (die Anzahl der Rasterpunktlinien pro Zoll) bestimmt.
Beim Offsetdruck werden flache Druckplatten verwendet, die relativ einfach erstellt werden können. Die Originalplatten können auch leicht und genau kopiert werden. Der Druck mehrerer Kopien von nebeneinander angeordneten Platten spart Druckkosten und Zeit, so dass sich dieses Verfahren für den Druck großer Mengen eignet. Der Offsetdruck wird häufig für Broschüren und ähnliche Medien verwendet.

Beispiele für Bilderfassung und Analyse des Offsetdrucks mittels Digitalmikroskop

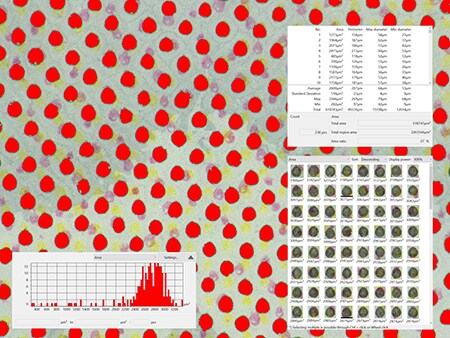

In diesem Abschnitt werden die neuesten Beispiele für die Bilderfassung und Analyse des Offsetdrucks mit dem 4K-Digitalmikroskop der Modellreihe VHX von KEYENCE vorgestellt.
