LumiTraxTM-Technologie von KEYENCE

Schwierigkeiten der konventionellen Bilderfassung beseitigen:

- Überblendungen reduzieren und kleine Höhenänderungen erkennen

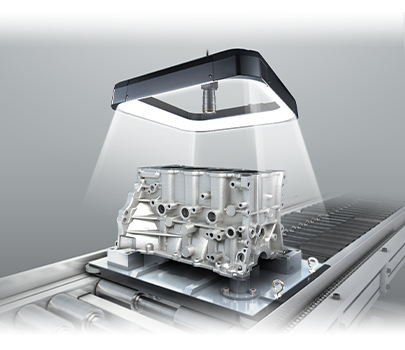

- Bildinspektion für große Objekte stabil machen

NEULumiTraxTM-kompatible Bildverarbeitungsplattformen
High-End Bildverarbeitung mit ultimativer Flexibilität: CV-X / XG-X

Broschüre herunterladen

LumiTraxTM-Bilder

Inspektion von geprägten Zeichen auf Metallgussteilen

Die geprägten Zeichen mit Konkav-/ Konvex-Daten werden aus einer unregelmäßigen Gussoberfläche hervorgehoben

Defektprüfung auf einer bedruckten Oberfläche

Ohne Beeinträchtigung durch den komplexen gedruckten Hintergrund werden Bilder erstellt, in denen nur die Defekte erkennbar sind.

LumiTraxTM-Verarbeitungsalgorithmus

1. Das Shape-from-Shading-Prinzip beruht auf einer segmentierten Beleuchtung.

Muster,Delle
Bild bei Beleuchtung von oben
Beleuchtung von rechts
Beleuchtung von links
Beleuchtung von unten

2. Die Helligkeitsänderungen jedes Pixels der verschiedenen Bilder werden analysiert, um die Formen (Unregelmäßigkeiten) und Texturen (Muster) auf separaten Bildern darzustellen.

Lichtintensität Pixel A
Lichtintensität Pixel B
Lichtintensität Pixel C
Lichtintensität Pixel D
Texturbild
Formbild

Eine Vielzahl von Lichtgrößen für unterschiedliche Anwendungen

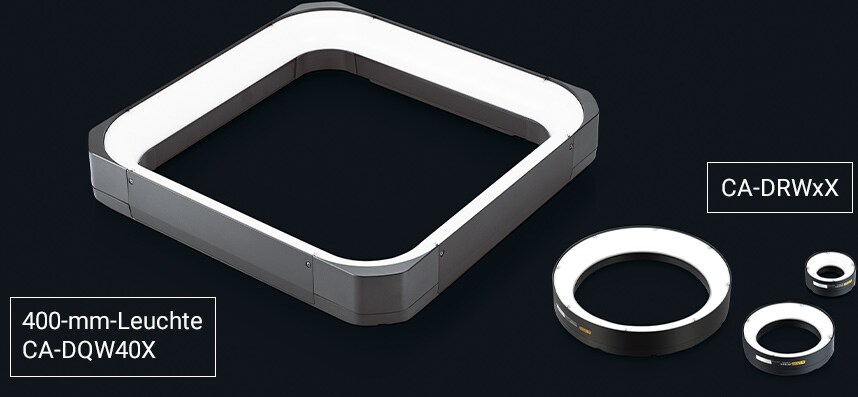

400-mm-Leuchte CA-DQW40X,CA-DRWxX

Nähere Einzelheiten entnehmen Sie bitte dem Katalog.
